StellfesteDrei PhasenPrüfbank für Zähler

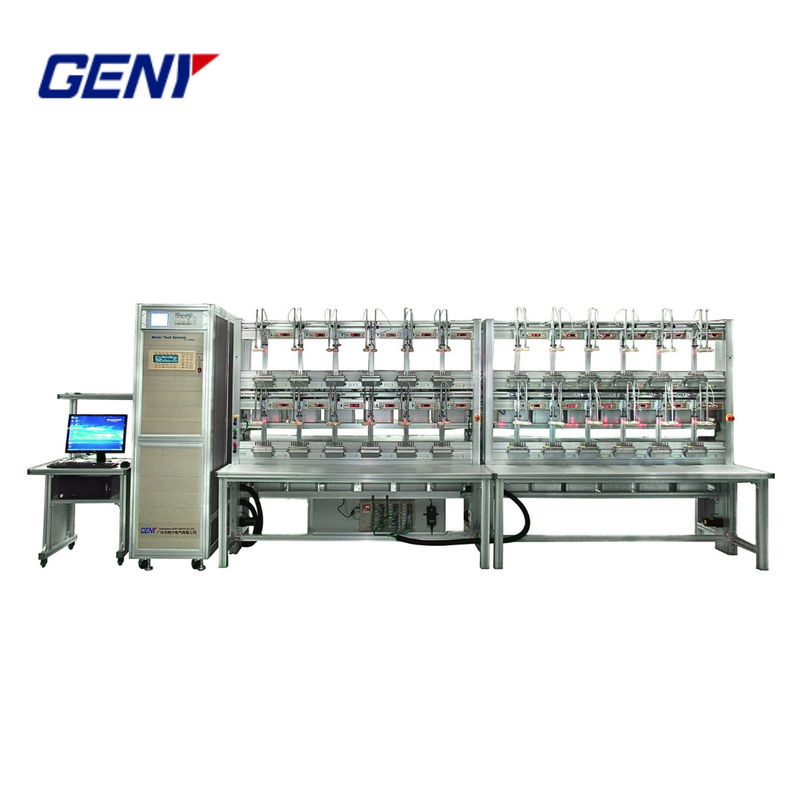

Das Prüfsystem YC1893D ist ein vollautomatisches Prüfsystem zur Prüfung und Kalibrierung von Einphasen- und Dreiphasen-Stromzählern, das aus


• Dreiphasige Stromquelle
• Dreiphasiges Referenzstandardzähler
• Prüfständer für die Messung der Messungsschwingung für die Prüfung beider Einphasen/3-Phasenzähler
• Intelligente Messfunktionsprüfsysteme (Festspannungen, optische Sonde, Relais-Steuerungstest und Wellenkontrollbox als Option)
• Andere notwendige Teile
• PC und Software zur Steuerung des gesamten Systems


Das Messsystem YC1893D entspricht vollständig der Norm IEC 60736 und eignet sich zur Prüfung von Messgeräten nach folgenden Normen:


• IEC 62052-11 und IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung.
• IEC 61010

Eigenschaften

• Das Messsystem kann mechanische, elektronische mechanische und elektronische Zähler mittels automatischer, halbautomatischer oder manueller Bedienung messen.
• Material aus Aluminiumlegierung, leicht, stark und korrosionsbeständig.
• Automatische Positionierung Rotor Markierung der Scheibe des mechanischen Zählers, mit mehr Effizienz.
• Durch die Schwingung der Scannerköpfe vereinfacht sich die Steuerung.
• Vollautomatische Durchführung der folgenden Prüfungen:
  • Genauigkeitsprüfung in allen vier Quadranten (aktive, reaktive und scheinbare Energie)
  • Wiederholbarkeit der Fehlerprüfung
  • Schleiftest (Test ohne Last)
  • Startstromprüfung
  • Prüfverfahren für die Berechnung der Leistung der Fahrzeuge
  • Messkonstante Prüfung
  • Einflussgrößenprüfung (Spannung, Spannungsungleichgewicht, Frequenz, harmonische Verzerrung, Umkehrphasenfolge)
  • Kalibrierung eines Referenzstandards mit einer niedrigeren Genauigkeit als der verwendete Referenzstandard
  • Vorwärmen
  • Abfälle und Unterbrechungen
  • Prüfung von Einphasenzählern unter Manipulationsbedingungen
  • Unterharmonik nach IEC-Normen
  • Abweichende Harmonik nach IEC-Normen
• Die Messung verschiedener Konstanten von Metern synchron.
• Mit Schutzfunktion gegen Überlastung, Kurzspannung und offener Strom.

Technische Spezifikation

Der Prüfstand ist mehrfach positioniert, bis zu 24 Meter, 0,02% Genauigkeitsklasse Drei-Phasen-Meter-Testsystem mit IKT,mit mehrfacher serieller Kommunikationsanlage für die parallele Kommunikation zur Prüfung intelligenter Zähler.

• Stromversorgung

• Stromquelle

Strukturdiagramm des stationären Messstandes
