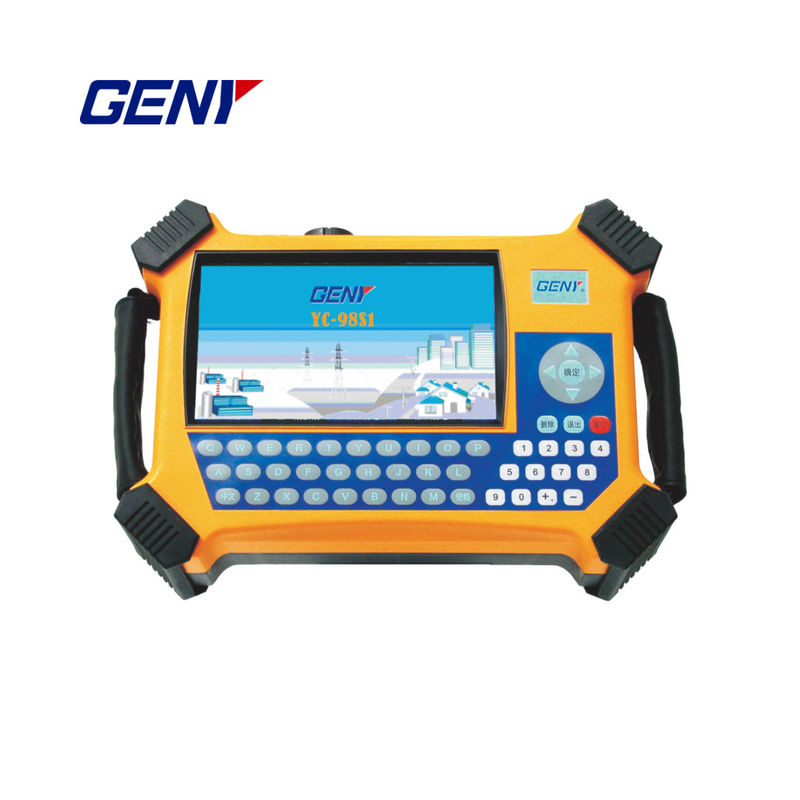

Tragbarer Dreiphasen-Messgeräte-Kalibrator

Fehler (100A-Klemmen-CT)

±0,2 % (5A, 100A) ±0,5 % (andere)

Oberschwingungen

2. ~ 51.

Anlaufstrom

0,05 %Ie

Leistungsmessfehler (Vollwelle & Grundwelle)

Wirkleistung (Direktanschluss)

±0,05 %

Wirkleistung (100A-Klemmen-CT)

±0,2 % (5A, 100A) ±0,5 % (andere)

Blindleistung (Direktanschluss)

±0,1 %

Blindleistung (100A-Klemmen-CT)

±0,5 % (5A, 100A) ±1,0 % (andere)

Energiemessfehler (Vollwelle & Grundwelle)

Wirkenergie (Direktanschluss)

±0,05 % (±0,1 %)

Wirkenergie (100A-Klemmen-CT)

±0,2 % (5A, 100A) ±0,5 % (andere)

Blindleistung (Direktanschluss)

±0,1 %

Blindleistung (100A-Klemmen-CT)

±0,5 % (5A, 100A) ±1,0 % (andere)

Fehler (Oberschwingungswelle)

Direktanschluss

kWh,U, I, P, Q, S

±0,2 %H (H=1+0,01k, k=2~51)

Klemmen-CT

kWh,U, I, P, Q, S

±0,5 %H (H=1+0,01k, k=2~51)

5A/100A

Zyklischer Ausgangsstrom für 5A-CT-Selbstkalibrierung

0,05A,0,1A,0,25A,0,5A,1A,2,5A,5A

Fehler der 5A-CT-Selbstkalibrierung

±0,1 %

(Linearitäts- und Phasenfehler)

Klemmen-CT 500A/1000A

kWh,U, I, P, Q, S

±1,0 %H (H=1+0,01k, k=2~51)

Fehler - Sonstiges

Verhältnismessung

±0,5 %

Spannungseinfluss

<±0,01 %

Frequenzeinfluss

<±0,01 %

Temperatureinfluss

<±0,01 %/℃

24h-Genauigkeitseinfluss

<±0,01 %

Oberschwingungseinfluss

<±0,01 %

Phasenwinkel

Bereich

- 180°~ 180°

Fehler

<±0,1°

Frequenz

Bereich

45 ~ 65 Hz

Fehler

±0,01 Hz

Impulsausgang

Innerer Hochfrequenz (CH)

1,8x109 P/kWh

1,8x109 *(5/Ie)P/kWh

Niederfrequenzausgang

3600P, 36000P,

360000P/kWh(kvarh, kVAh)

3600P, 36000P,

360000P

*(5/Ie)P/kWh(kvarh, kVAh)

Impulsverhältnis

1:01

Ausgangspegel

+5V (kann je nach Bedarf angepasst werden)

Impulseingang

Eingangskanal

2

Eingangspegel

5 ~ 10V

Max. Impulseingangsfrequenz

Max. 10 kHz

Anzeige

Auflösung

7’’TFT-Touchscreen

System

Windows CE

Sonstiges

Spannungsversorgungsmodus

Externe Stromversorgung, Testschaltung, Batterie

Betriebsspannungsversorgung

AC 55~600V

Spannungsfestigkeit

4,0 kV (Spannungs- und Stromklemmen, Stromversorgung & Niederspannungsklemmen)

EFT (Electrical Fast Transient)

2,0 kV

IP-Schutzart

IP51

Überspannung

2,0 kV (Gleichtakt), 2,0 kV (Differentmodus)

Einschaltstabilitätszeit

< 3 Min.

Wiederaufladbare Batterie

11,1 V 3000 mAh

Stromverbrauch

<9W

Betriebstemperatur

Temperatur -20℃ ~ +55℃, Luftfeuchtigkeit 40 % ~ 95 %

Lagertemperatur

Temperatur -40℃ ~ +80℃, Luftfeuchtigkeit 40 % ~ 95 %

Abmessungen (mm) (B×H×T)

Haupt

245×150×50

Tragetasche

425×336×196

Gewicht (kg)

Haupt

2

Gesamtes Set

10
