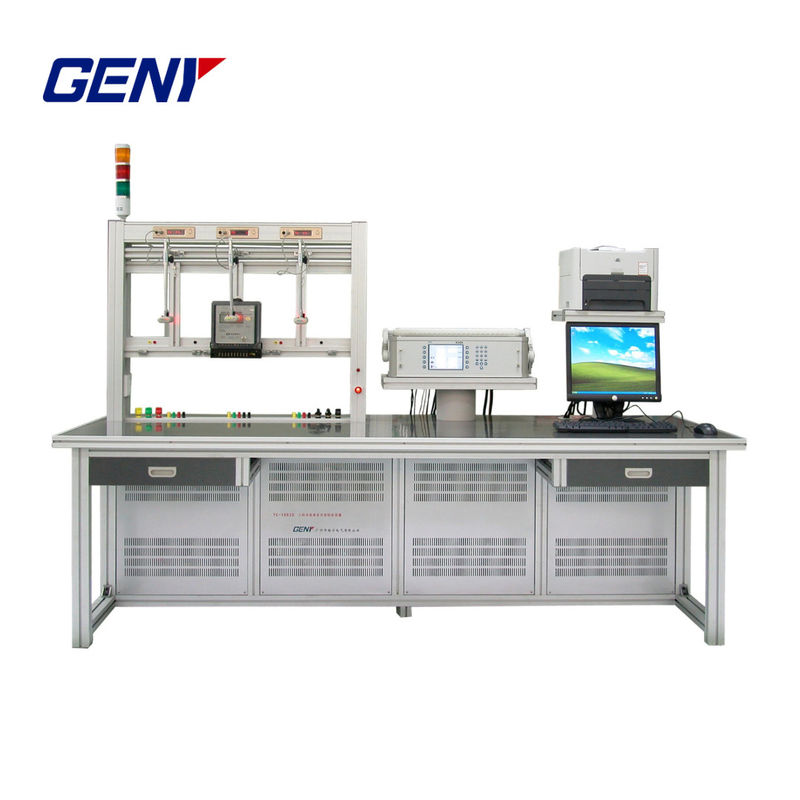

Feststehende Drei-Phasen-Messungssystem

Hochgenaue stationäre Dreiphasenmessung für die Prüfung elektronischer elektrischer Energiemessgeräte

Die YC1893R-Serie wird von unserer Firma mit international fortgeschrittenem Niveau hochwertiger Ausrüstung entwickelt.LaborEs wird hauptsächlich zur Festlegung von Primärnormen oder dem Normenzähler für den Arbeitsstandard verwendet.

Dies ist ein stationäres dreiphasiges Energiezähler-Testsystem, das hier beschrieben wird und gleichzeitig 1...3, dreiphasige oder einphasige elektrische Energiezähler testen kann, in denen zwei Drähte,Drei- und Vierdrahtzähler für aktive und reaktive Energie mit einer Genauigkeit von 0.1%, 0,2%, 0,5%, 1,0%, 2,0%.

Das Messungstestsystem hat folgende Merkmale und Funktionen:

• Unterstützung des Parallelkommunikationsports zur Prüfung intelligenter Zähler über RS232/Ethernet
• Kalibrierende Endgeräte auf dem Regal für die Prüfung am Prüfstand
• Einphasenergiezähler zur Prüfung
• 3-phasiges Energiemesser zur Prüfung
• Genauigkeit Prüfung des Referenzstandards
• Vorwärmen
• Genauigkeitsprüfung nach IEC
• Schleichprüfung
• Startstromprüfung
• Wiederholbarkeit der Fehlerprüfung
• Dial-Test
• Einflussgrößenprüfung im Zusammenhang mit Genauigkeitsprüfungen (Spannung, Frequenz, Umkehrphasenfolge, Spannungsungleichgewicht)
• Einfluss der harmonischen Komponente auf Spannungs- und Stromkreisläufe nach IEC
• Überwachung von Manipulationen und Betrug
• Unterharmonik nach IEC-Normen (IEC 62052-11 / 62053-21/22/23)
• Abweichende Harmonik nach IEC-Normen

Haupttechnische Daten

• Gesamtgenauigkeit: 0,01%
• Meterposition: 1 bis 3
• Ausgangsspannung: 3x 480 VAC
• Leistungsspannung: 3x 70 VA oder angepasst
• Ausgangsstrom: 3x 1mA - 120A
• Leistungsstrom: 3x 300VA oder nach Maß
• Stabilität: 30 ppm/h
• Harmonische: 2. - 41.

Technische Parameter
