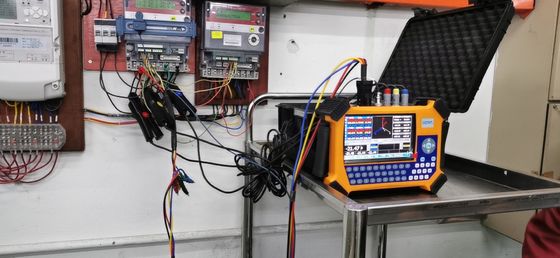

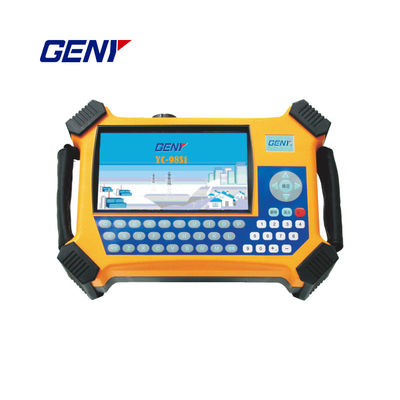

Tragbare Dreiphasenmesserkalibrator zur genauen Spannungs- und Strommessung

Fehler (100AClamp CT)

±0,2% ((5A,100A) ±0,5% (anderes)

Harmonische

2. ~ 51.

Startstrom

0.05%Ie

Fehler bei der Leistungsmessung (Vollwelle und Grundwelle)

Aktive Leistung (direkte Verbindung)

± 0,05%

Aktive Leistung (100A ClampCT)

±0,2% ((5A,100A) ±0,5% (anderes)

Reaktive Leistung (direkte Verbindung)

± 0,1%

Reaktionsleistung (100A ClampCT)

± 0,5% ((5A,100A) ± 1,0% (anderes)

Energiemessfehler (Vollwelle und Grundwelle)

Aktive Energie (direkte Verbindung)

Bei der Prüfung der Prüfung ist der Prüfer zu prüfen, ob der Prüfstoff für die Prüfung verwendet wird.

Aktive Energie (100A ClampCT)

±0,2% ((5A,100A) ±0,5% (anderes)

Reaktive Energie (direkte Verbindung)

± 0,1%

Reaktionsenergie (100A ClampCT)

± 0,5% ((5A,100A) ± 1,0% (anderes)

Fehler (harmonische Welle)

Direktverbindung

KWh,U,I,P,Q,S

±0,2% H (H=1+0,01k, k=2~51)

Klemm CT

KWh,U,I,P,Q,S

±0,5% H (H=1+0,01k, k=2~51)

5A/100A

Zyklus-Ausgangsstrom für die Selbstkalibrierung von 5A-CCT

0.05A,0.1A,0.25A,0.5A, 1A,2.5A,5A

Fehler bei der Selbstkalibrierung der 5ACCT

± 0,1%

(Linear- und Phasenfehler)

Klemme CT 500A/1000A

KWh,U,I,P,Q,S

±1,0% H (H=1+0,01k, k=2~51)

Fehler - Andere

Verhältnismessung

± 0,5%

Einfluss der Spannung

< ± 0,01%

Einfluss der Frequenz

< ± 0,01%

Einfluss der Temperatur

< ± 0,01%/°C

24h Genauigkeit Einfluss

< ± 0,01%

Harmonischer Einfluss

< ± 0,01%

Phasenwinkel

Reichweite

- 180° bis 180°

Fehler

< ± 0,1°

Häufigkeit

Reichweite

45 ~ 65 Hz

Fehler

± 0,01 Hz

Impulsausgang

Innerer Hochfrequenz (CH)

1.8x109 P/kWh

1.8x109 * ((5/Ie) P/kWh

Niedrigfrequenz-Ausgang

3600P, 36000P,

360000 P/kWh ((kvarh, kVAh)

3600P, 36000P,

360000P

*(5/Ie) P/kWh ((kvarh, kVAh)

Pulsverhältnis

1:01

Leistungsniveau

+5V (nach Wunsch einstellbar)

Impulseingang

Eingangskanal

2

Eingangsstufe

5 ~ 10V

Maximaler Puls Eingangsfrequenz

Maximal 10 kHz

Anzeige

Entschließung

7"TFT-Touchscreen

System

Windows CE

Andere

Spannungsversorgungsmodus

Außenversorgung, geprüfte Schaltung, Batterie

Betriebsstromversorgung

Wechselstrom 55 ~ 600 V

Spannung widerstehen

4.0kV (Spannung ¤t Endgeräte, Stromversorgung und Niederspannungstermine)

EFT ((Elektrische schnelle Übergangsströmung)

2.0 kV

IP-Ebene

IP51

Aufschwung

2.0kV (allgemeiner Modus), 2.0kV (anderer Modus)

Leistung auf Stabilitätszeit

< 3 Minuten

Aufladbare Batterie

11.1V 3000mAh

Stromverbrauch

< 9 W

Betriebstemperatur

Temperatur -20°C ~ +55°C, Luftfeuchtigkeit 40% ~ 95%

Speichertemperatur

Temperatur -40 °C bis +80 °C, Luftfeuchtigkeit 40% bis 95%

Abmessungen (mm) (W × H × D)

Haupt

245 × 150 × 50

Handtasche

425 × 336 × 196

Gewicht (kg)

Haupt

2

Ganz gesetzt

10
