Theorie Drei-Phasen-elektronisches Zähler YC98G Terminal 3-Phasen-elektrisches Zähler

Name: Theorie Drei-Phasen-elektronisches Zähler YC98G Terminal 3-Phasen-elektrisches Zähler
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC98G
Availability: InStock

Markenbezeichnung:	GENY
Modellnummer:	YC98G
Zahlungsbedingungen:	L/C, T/T, D/P
Versorgungsfähigkeit:	5 Stück / Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO

Modell Nr.:

YC98G

Digitale

Einrichtung:

Direktes angeschlossen

Gebrauch:

Mehrfunktionsenergiezähler, Wattstundenzähler, Zähler für Industrie und Heimgebrauch, Standard-Elekt

Elektrische Ausrüstung:

Drei-Phasen-Drei-Draht

Theorie:

Elektronisches Meter

Stromzähler-Verbindung:

Endstation

Messsignal:

kontinuierliche Welle

Typ:

Energie-Meter

angepasst:

angepasst

Gewicht:

11.5kg

Transportpaket:

Karton

Spezifikation:

245mm x 162mm x 60mm

Hs-Code:

9030849000

Hafen:

Guangzhou, China

Versorgungsmaterial-Fähigkeit:

5 Stück / Monat

Hervorheben:

Theoretische Drei-Phasen-elektronische Messgeräte

Drei-Phasen-elektronisches Messgerät yc98g

Elektrometer für die dritte Phase des Endgeräts

Produkt-Beschreibung

Theorie Portable Drei-Phasen-elektronische Zähler mit Endstromzählerverbindung

Beschreibung des Produkts

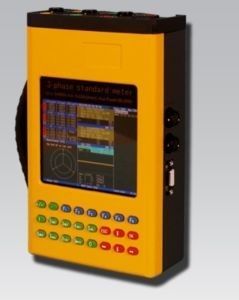

Der YC98G ist ein tragbares Arbeitsstandardzähler mit menschlich orientiertem Design zur Überprüfung des aktiven/reaktiven Dreiphasenzählers (3 oder 4 Drähte) und des Einphasenzählers, dessen Genauigkeitsklasse von 0,1 bis 0 beträgt.05, geeignet für Feldversuche.

Ein zweiphasiges Draht
Drei-Phasen-Vier-Draht
Drei-Phasen-Drei-Draht
Höhepunkte

Messmodus: gibt Informationen über die Parameter der zu prüfenden Leitung, wie:
- Phasenspannung, Strom, Winkel
- Aktive Kraft, Reaktionskraft, scheinbare Kraft.
- Phasen- und Dreiphasen-Leistungsfaktor.
- Phasenwinkel von Phasenspannung zu Phasenspannung
- Phasenwinkel von Phasenstrom zu Phasenstrom
- Frequenz.
Vektordiagramm: Zeichnen Sie das Linien-Vektordiagramm
Wellenform: die Wellenform von Spannung und Strom
Harmonik: eine grafische und numerische Analyse der THD durchführen.
Meter-Test: führt den Test an den Metern durch. Das in dieser Funktion konfigurierbare Datenfeld ist die Seriennummer, der Metertyp, die Konstante, der Teilerfaktor (für HF), die Art des Tests und die Zyklen.
CT-Verhältnisprüfung: CT-Verhältnis ermittelt durch synchrone Prüfung von Primär- und Sekundärstrom der CT
Verkabelung Überprüfung: Beurteilen Sie die Verkabelung richtig oder falsch automatisch
Energieansammlung: Aktivierung und Reaktionsenergie in einer Einstellzeit, die für die Messung des Zählers verwendet wird
Selbstkalibrierung der Klemm-CT: Überprüfen Sie, ob die Klemm-CT korrekt ist, und kalibrieren Sie sie erneut.
Speicherung von Testdaten: kann 1000 Datengruppen speichern.
Es hat eine RS232 Schnittstelle zur Kommunikation mit einem PC
Firmware kann über den PC selbst aktualisiert werden
Kann mit externen Drucker, Tastatur, Barcode Scanner verbinden
Bei einem Dial-Test kann der Benutzer aktive, reaktive und scheinbare Energie eingeben und drei Arten von Energiefehlern berechnen: aktive, reaktive und scheinbare.
Um den Pulsfehler zu überprüfen, können Puls- und manueller Schalter und Tastensteuerung verwendet werden.

Produktparameter

Spezifikation für YC98G - 0,1%

Sie	Messbereich	Wirksame Abwicklung	Genauigkeit (%)	Andere
Spannung	5 - 450 V	0.001 V	0.05%	2 Bereiche ((1:4)
Aktuelles CT	0.05 - 20 A	0.0002 A	0.05%	3 Bereiche ((1:10)
Klemm CT	0.01 - 100 A	0.001 A	0.15%	3 Bereiche ((1:10)
Häufigkeit	45 bis 65 Hz	00,001 Hz	00,01 Hz
Aktive Leistung	0~±Umax X Imax	0.0001 W	00,10%
	0~±Umax X Imax	0.0001 W	0.20%	Mit CT-Klammer
Reaktionsleistung	0~±Umax X Imax	0.0001 Var	0.20%
	0~±Umax X Imax	0.0001 Var	0.30%	mit CT-Klammer
Anscheinende Macht	0~±Umax X Imax	0.0001 VA	0.20%
Aktive Energie			00,10%
			0.20%	mit CT-Klammer
Reaktionsenergie			0.20%
			0.30%	mit CT-Klammer
Energiekonstante	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Leistungsfaktor	0 ~ ± 0.9999	0.0001	±0.01
Phasenwinkel	0 ~ 359. 999 °C	0.001 o	± 0,01 o
Arbeitsumfeld	-10 °C bis +55 °C, 15 °C bis 85% RHD, Höhe: -10 °C bis 3500 m
Einfluss der Temperatur	≤ 25 ppm/oC (U/I, ≤ 15 ppm/oC (andere)
Einfluss der Frequenz	≤ 25 ppm / Hz
Impulsschnittstelle	Eingang (2 Kanäle, PLi1, PLi2)
	Niedriges Niveau≤2V, hohes Niveau≥5V
	Ausgang (2 Kanäle, aktive Leistung von PLo-1, reaktive Leistung von PLo-3)
	Niedriges Niveau ≤ 0,5 V, hohes Niveau ≥ 11,5 V

Kommunikationsschnittstelle	Asynchrone serielle Übertragung: RS232, 9600bps, 1N8.
Stromversorgung1	Leistung von U1, ungetesteten Schaltkreisschlüssen: 85~450V/~35VA			Aus der geprüften Schaltung
Stromversorgung 2	Leistung aus der Wechselstromversorgung: 85~450V/~35VA
Stromversorgung3	Typ der Batterie: Li-Polymer-Batterie, Größe: 110mmX51mmX16mm,			Innere Li-Batterie
Stromversorgung3	Nenn-Ausgangsspannung: 7,2 V, Kapazität: 5000 mAh			Innere Li-Batterie
Abmessung	Das Gerät: 245mm x 162mm x 60mm
	Gehäuse: 559 mm x 351 mm x 229 mm
Gewicht	Gewicht des Hauptgeräts: 1,7 kg
	Gesamtgewicht: 11,5 kg

Spezifikation für YC98G - 0,05%

Artikel	Messbereich	Wirksame Abwicklung	Genauigkeit (%)	Andere
Spannung	5 - 450 V	0.001 V	0.02%	2 Bereiche ((1:4)
Aktuelles CT	0.05 - 20 A	0.0002 A	0.02%	3 Bereiche ((1:10)
Klemm CT	0.01 - 100 A	0.001 A	0.15%	3 Bereiche ((1:10)
Häufigkeit	45 bis 65 Hz	00,001 Hz	00,01 Hz
Aktive Leistung	0~±Umax X Imax	0.0001 W	0.05%
	0~±Umax X Imax	0.0001 W	0.20%	Mit CT-Klammer
Reaktionsleistung	0~±Umax X Imax	0.0001 Var	00,10%
	0~±Umax X Imax	0.0001 Var	0.30%	mit CT-Klammer
Anscheinende Macht	0~±Umax X Imax	0.0001 VA	00,10%
Aktive Energie			0.05%
			0.20%	mit CT-Klammer
Reaktionsenergie			00,10%
			0.30%	mit CT-Klammer
Energiekonstante	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Leistungsfaktor	0 ~ ± 0.9999	0.0001	± 0,005%
Phasenwinkel	0 ~ 359. 999 °C	0.001 o	± 0,005 o
Arbeitsumfeld	-10 °C bis +55 °C, 15 °C bis 85% RHD, Höhe: -10 °C bis 3500 m
Einfluss der Temperatur	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (andere)
Einfluss der Frequenz	≤ 20 ppm / Hz
Impulsschnittstelle	Eingang (2 Kanäle, PLi1, PLi2)
	Niedriges Niveau≤2V, hohes Niveau≥5V
	Ausgang (2 Kanäle, aktive Leistung von PLo-1, reaktive Leistung von PLo-3)
	Niedriges Niveau ≤ 0,5 V, hohes Niveau ≥ 11,5 V

Kommunikationsschnittstelle	Asynchrone serielle Übertragung: RS232, 9600bps, 1N8.
Stromversorgung1	Leistung von U1, ungetesteten Schaltkreisschlüssen: 85~450V/~35VA			Aus der geprüften Schaltung
Stromversorgung 2	Leistung aus der Wechselstromversorgung: 85~450V/~35VA
Stromversorgung3	Typ der Batterie: Li-Polymer-Batterie, Größe: 110mmX51mmX16mm,			Innere Li-Batterie
Stromversorgung3	Nenn-Ausgangsspannung: 7,2 V, Kapazität: 5000 mAh			Innere Li-Batterie
Abmessung	Das Gerät: 245mm x 162mm x 60mm
	Gehäuse: 559 mm x 351 mm x 229 mm
Gewicht	Gewicht des Hauptgeräts: 1,7 kg
	Gesamtgewicht: 11,5 kg

Spezifikation für YC98G - 0,05%

Artikel	Messbereich	Wirksame Abwicklung	Genauigkeit (%)	Andere
Spannung	5 - 450 V	0.001 V	0.02%	2 Bereiche ((1:4)
Aktuelles CT	0.05 - 20 A	0.0002 A	0.02%	3 Bereiche ((1:10)
Klemm CT	0.01 - 100 A	0.001 A	0.15%	3 Bereiche ((1:10)
Häufigkeit	45 bis 65 Hz	00,001 Hz	00,01 Hz
Aktive Leistung	0~±Umax X Imax	0.0001 W	0.05%
	0~±Umax X Imax	0.0001 W	0.20%	Mit CT-Klammer
Reaktionsleistung	0~±Umax X Imax	0.0001 Var	00,10%
	0~±Umax X Imax	0.0001 Var	0.30%	mit CT-Klammer
Anscheinende Macht	0~±Umax X Imax	0.0001 VA	00,10%
Aktive Energie			0.05%
			0.20%	mit CT-Klammer
Reaktionsenergie			00,10%
			0.30%	mit CT-Klammer
Energiekonstante	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Leistungsfaktor	0 ~ ± 0.9999	0.0001	± 0,005%
Phasenwinkel	0 ~ 359. 999 °C	0.001 o	± 0,005 o
Arbeitsumfeld	-10 °C bis +55 °C, 15 °C bis 85% RHD, Höhe: -10 °C bis 3500 m
Einfluss der Temperatur	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (andere)
Einfluss der Frequenz	≤ 20 ppm / Hz
Impulsschnittstelle	Eingang (2 Kanäle, PLi1, PLi2)
	Niedriges Niveau≤2V, hohes Niveau≥5V
	Ausgang (2 Kanäle, aktive Leistung von PLo-1, reaktive Leistung von PLo-3)
	Niedriges Niveau ≤ 0,5 V, hohes Niveau ≥ 11,5 V

Kommunikationsschnittstelle	Asynchrone serielle Übertragung: RS232, 9600bps, 1N8.
Stromversorgung1	Leistung von U1, ungetesteten Schaltkreisschlüssen: 85~450V/~35VA			Aus der geprüften Schaltung
Stromversorgung 2	Leistung aus der Wechselstromversorgung: 85~450V/~35VA
Stromversorgung3	Typ der Batterie: Li-Polymer-Batterie, Größe: 110mmX51mmX16mm,			Innere Li-Batterie
Stromversorgung3	Nenn-Ausgangsspannung: 7,2 V, Kapazität: 5000 mAh			Innere Li-Batterie
Abmessung	Das Gerät: 245mm x 162mm x 60mm
	Gehäuse: 559 mm x 351 mm x 229 mm
Gewicht	Gewicht des Hauptgeräts: 1,7 kg
	Gesamtgewicht: 11,5 kg
