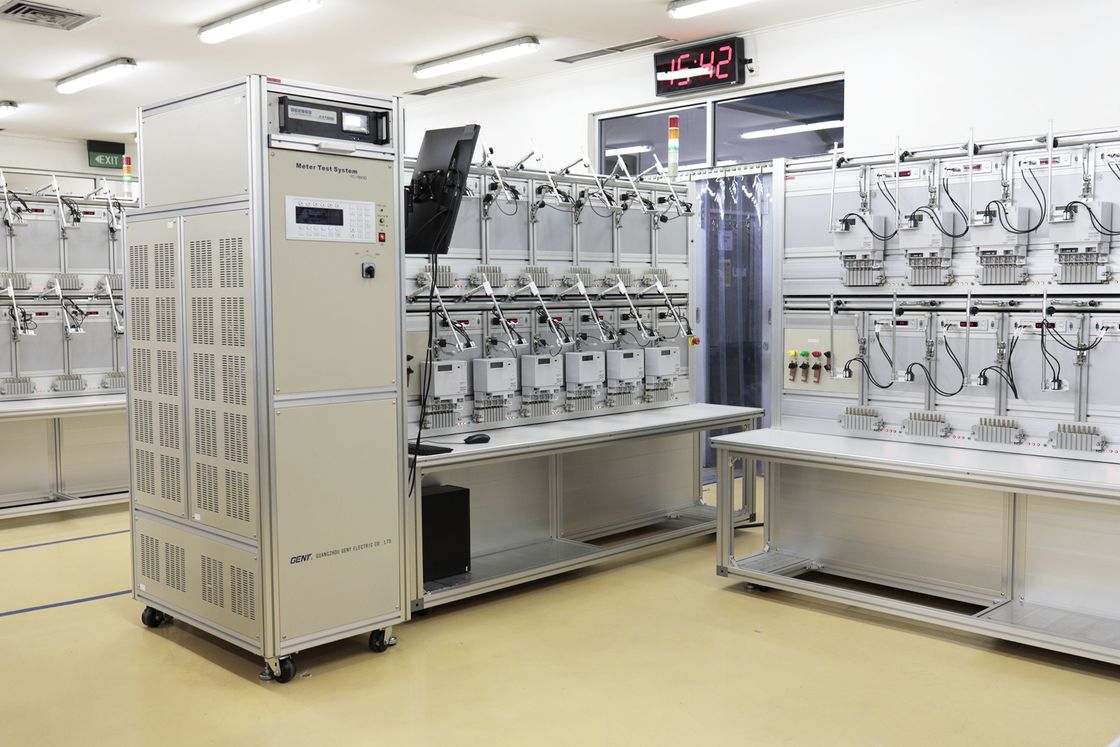

Genauigkeit 0,02% Energiezähler-Prüfstand Voll automatisiertes Zählerprüfsystem

Die Messsysteme von GENY® verwenden die fortschrittlichste elektronische Messtechnik und ein modulares Konzept.Kombination der verschiedenen Referenznormen und Leistungsverstärker, um den Anforderungen der Kunden bei Herstellern von Elektroenergiezählern gerecht zu werden, Stromversorger, Messlaboratorien, Mess- und Qualitätsprüfungsstellen sowie Fabriken oder Unternehmen.

Das MTS ist ein vollautomatisches Prüfsystem zur Kalibrierung und Überprüfung von dreiphasigen elektrischen Energiezählern, das aus

• Dreiphasige statische Stromquelle

• Dreiphasiges Referenz-Standardmesser

• Prüfständer für die automatische Aufhängung des Zählers

• Andere notwendige Teile

• PC und Software zur Steuerung des gesamten Systems

•

  Die Prüfsysteme der Zählerreihe YC1893D entsprechen vollständig der Norm IEC 60736 und eignen sich für die Prüfung von Zählern nach den folgenden Normen:



• IEC 62052-11 und IEC 62053-11, -21, -22, -23, -24

• IEC 62056

• Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung.

• IEC 61010

Merkmale und Funktionen:

Die MTS hat hauptsächlich folgende Merkmale:

• Unterstützung des Parallelkommunikationsports zur Prüfung intelligenter Zähler über RS232

• Kalibrierende Endgeräte auf dem Regal für die Prüfung am Prüfstand

• Anzug zur Kalibrierung/Verifizierung von 3-phasigen Energiemessern von Landis+Gyr

• Prüfung der Genauigkeit des Referenzstandardzählers

• Vorwärmen

• Genauigkeitsprüfung nach IEC

• Prüfung ohne Belastung

• Startstromprüfung

• Wiederholbarkeit der Fehlerprüfung

• Prüfverfahren für die Berechnung der Leistung

• Prüfung der Uhrfrequenzgenauigkeit von Stromzählern

• Prüfung der maximalen Nachfrage

• Einflussgrößenprüfung im Zusammenhang mit Genauigkeitsprüfungen (Spannung, Frequenz, Umkehrphasenfolge, Spannungsungleichgewicht)

• Einfluss harmonischer Komponenten auf Spannungs- und Stromkreisläufe nach IEC

• Unterharmonik nach IEC-Normen (IEC 62052-11 / 62053-21/22/23)

• Abweichende Harmonik nach IEC-Normen (optional)

Anpassungsmerkmale:

• Automatische Verkabelungsfunktion für jede Station

• Alle Stationen verfügen über eine automatische Kurzschlussfunktion

• Maßgeschneiderte Schnellanschlussvorrichtung QCD für Landis+Gyr ¢s-Meter

• Entwicklung von PC-Software für ESAM-Tests

Technische Daten:

Stromversorgung
