YCCl-9901 Identifizierer für Phasen- und Feederanlagen für Prüfgeräte für Transformatoren

YCCl-9901 Phasen- und Feeder-Identifikator für Prüfgeräte für Transformatoren

1.Phase and Feeder Identifier wird verwendet, um die grundlegenden Informationen der Benutzer zu identifizieren, z. B. den Transformator, die Strom- und Phasenleitung der Benutzer usw.

2Das System verwendet sowohl die Impulsmethode als auch die Powerline-Trägersignalmethode zur Identifizierung der Benutzerinformationen. Die beiden Methoden können in Kombination oder getrennt verwendet werden.ohne Fehleinschätzung oder Nichterkennung der Benutzer.

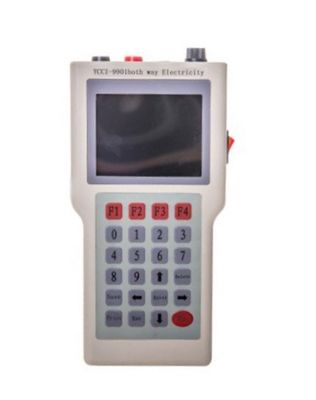

3Das System besteht aus einem Trägerprüfgerät und Handprüfgeräten, die auf der Niederspannungsseite des Transformators installiert sind.und die Handheld-Einheiten werden für die Informationsidentifizierung auf der Benutzerseite verwendet..

Spezifikationen:

Merkmale und Funktionen

• Identifizierungsfunktionen zur Unterscheidung der Transformatoren und Phasen der Messlinien.
• Identifizierung der Belastung (Anzahl der verwendeten Energiezähler) jeder Phase der Transformatoren.
• Anzeigen und Speichern des Spannungswerts der gemessenen Leitungen und Messung des Spannungsunterschieds zwischen der Transformatorseite und der Benutzerseite.
• Anzeigen des ungeraden Harmonikgehalts (von 3-51st) der gemessenen Linie und Speichern der Gesamtharmonik. Anzeigen der Spannungswellenform der gemessenen Linie.
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• Identifizieren Sie die Verzweigungslinie, in der sich die Handgeräte befinden, des Verteilbereichs, indem Sie die Stromklemme zum Sammeln des Impulses verwenden.
• Mit Hilfe von drei Stromklemmen zeigt der Host Spannung, Strom, Winkel, Wirkleistung, Reaktionsleistung, Leistungsfaktor usw. an, während keine Stromklemmen verwendet werden,Es zeigt nur Spannungswert mit den anderen als Null angezeigten Parametern.
• 500A und größere Klemmen oder Rogowski-Spulen sind zur Zweigprüfung verfügbar.
• Die Zahl des Verteilbereichs kann frei eingestellt werden, um die getesteten Transformatoren zu unterscheiden.
• Bei der Impulsprüfung ist eine Unterscheidung von Richtung und Polarität nicht erforderlich, wenn die Handgeräteanschluss- oder die aktuellen Klemmanschlussmethoden des Gastgebers verwendet werden.

Anwendungsmethoden

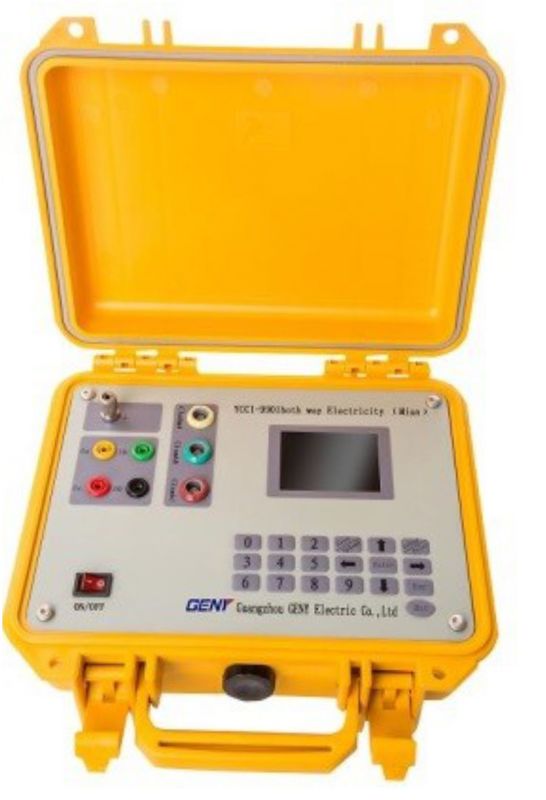

Die Hostmaschine

Verbinden Sie die gelben, grünen, roten und schwarzen Prüfleitungen des Prüfleiters mit UA-, UB-, UC- bzw. UO-Endgeräten in der Hostmaschine.Die andere Seite ist mit einem Transformator oder einem anderen Stromversorgungsgerät durch Klemmen verbunden.. (Anmerkung: Standardmäßig ist gelb Phase A, grün Phase B, rot Phase C und schwarz Phase UO).

Erweiterung

Verwenden Sie die Steckerseite des Prüfschreibers zum Anschließen des Verlängerungsplatzterminals und die Klemmseite zum Anschließen des Leistungsmessers (die rote ist die Phasenlinie und die schwarze die Nulllinie).
