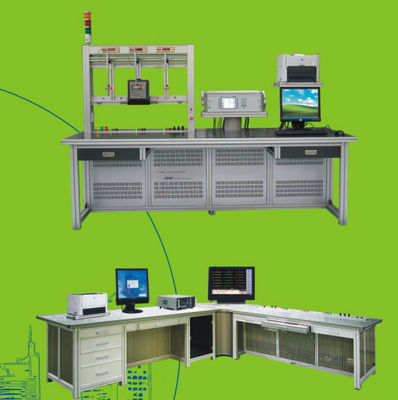

Leistungsfähiges stationäres Messsystem zur Prüfung von Spannungs- und Stromkapazität

Leistungsfähiges stationäres Messsystem zur Prüfung von Spannungs- und Stromkapazität

Markenbezeichnung:	GENY
Modellnummer:	YC-1893R
MOQ:	1
Preis:	negotiate rates
Zahlungsbedingungen:	T/T, L/C, D/P, T/T
Versorgungsfähigkeit:	5 Sätze / 1 Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO, CE

Struktur:

All-in-One

Gebrauch:

Energiemeterkalibrierung, Laborforschung

Umgebungstemperatur:

-10℃ zu +40℃

Stromversorgung:

3P4W 3×380V±10%, 50Hz±2Hz

Umgebungsfeuchtigkeit:

35% bis 85% RH.

Spannungsentschließung:

0,001 %

Verpackung Informationen:

Sperrholzkisten

Versorgungsmaterial-Fähigkeit:

5 Sätze / 1 Monat

Hervorheben:

Versuchssystem für stationäre Spannungsmesser

Leistungsfähiges Prüfsystem für stationäre Messgeräte

Prüfsystem für stationäre Stromzähler

Produkt-Beschreibung

Leistungsfähiges stationäres Messsystem zur Prüfung von Spannungs- und Stromkapazität

Technischer Parameter

Stromversorgung / elektrisches System

Spannung	240/415 V Wechselstromversorgung (+5% & -10%) oder maßgeschneidert
Häufigkeit	50/60 Hz ± 2 Hz
Leistung	> 3 × 6 kVA
Umgebungstemperatur	-10 °C... +40 °C
Relative Luftfeuchtigkeit	35%... 95%
Erdung des Systems	Neutral fest geerdet
Überspannungsschutz	≥ 10 kV/120 Joule (10/1000μs)

Stromquelle

Spannung
Ausgangsspannung der Prüfspannung (phasenneutral)	3 × (24V 500V) oder maßgeschneidert
Leistung der Ausgangsspannung	3 × 100VA
Entschließung	Besser als 0,01% des vollen Skalenwerts des Bereichs
Genauigkeit einstellen	Besser als 0,05% am endgültigen Bereich
Stabilität	Besser als 0,005%/h (Integrationszeit 150 s)
Belastungsregelung ab 0-max.	< 0,01%
Verzerrungsfaktor	< 0,3% bei linearer Widerstandslast
Harmonik	2. 21. Frei programmierbar
Strom
Leistung des Prüfstroms	3 × (1mA 120A)
Leistung des Ausgangsstroms	3 × 150 VA
Entschließung	Besser als 0,01% des vollen Skalenwerts des Bereichs
Genauigkeit einstellen	Besser als 0,05% am endgültigen Bereich
Stabilität	Besser als 0,005%/h (Integrationszeit 150 s)
Belastungsregelung ab 0-max.	< 0,01%
Verzerrungsfaktor	< 0,3% bei linearer Widerstandslast
Harmonik	2. 21. Frei programmierbar
Phasenwinkel
Reichweite	0 -- 360°
Entschließung	00,01°
Genauigkeit einstellen	0.1°
Häufigkeit
Reichweite	45 Hz 65 Hz
Entschließung	00,01 Hz

Referenznorm

Stromversorgung
Spannung	AC220V ± 10%
Häufigkeit	50 Hz ± 2 Hz
Maximaler Stromverbrauch	45VA
Bedingung verwenden
Umgebungstemperatur	10 ° C... 30 ° C
Relative Luftfeuchtigkeit	45%... 75%
Magnetische Intensität außerhalb	≤ 0,025 mT
Frequenzbereich	45 Hz... 65 Hz.
Prüfstrom
Reichweite	1mA... 120A
Fehler	- ± 0,02% (50mA...120A) (relativer Messwert) - ± 0,05% (1...50 mA) (relativer Bereich Vollskalawert)
Aktueller Anzeigebereich	1.000mA... 120.000A (1A, 10A, 100A)
Prüfspannung
Reichweite	50V... 480V (Automatikbereich)
Fehler	- ± 0,02% (50V...480V) (relativer Messwert) - ± 0,05% (5V...50V) (relativer Messwert)
Spannungsbereich	50.000(V)... 480.000(V)
Leistungsmessfehler
Aktive Leistung	+0,02% (relativer Messwert) 50V... 480V, 0,05A... 120A
Reaktionsleistung	+ 0,05% (relativer Messwert) 50V... 480V, 0,05A... 120A
Anscheinende Macht	+ 0,05% (relativer Messwert) 50V... 480V, 0,05A... 120A
Prüfleistungsfaktor (PF=P/F) Fehler: 0,05%
Anzeigebereich	-100000... +1.00000
Energiekonstante	CH=109 imp/kWh (Schritt 1A und 0,1A) CH=108 imp/kWh (10A-Schritt) CH=107 imp/kWh (100A-Schritt)
Messmodi	- 4 Leitungen aktiv/reaktiv/ Kreuzverbindungsreaktiv - 3 Leitungen aktiv/reaktiv/ Kreuzverbindungsreaktiv - 2 Leitungen aktiv/reaktiv
Energieimpulsinput
Häufigkeit	0.5 kHz
Spannung	24 V
Messbereich der Eingabe
Ausgabe	TTL-Impuls, Last > 2kΩ
Abmessungen (W * H * D)	131 mm * 432 mm * 470 mm
Gewicht	16 kg

Merkmale und Funktionen

Die MTS verfügt über folgende Eigenschaften:

- Unterstützung des Parallelkommunikationsports zur Prüfung intelligenter Zähler über RS232/Ethernet

- Kalibrierung von Endgeräten auf dem Rack zur Prüfung auf dem Prüfstand

- Einphasenenergiezähler zur Prüfung

- 3-Phasen-Energiemesser zur Prüfung

- Genauigkeit Prüfung des Referenzstandards

- Vorwärmen

- Genauigkeitsprüfung nach IEC

- Schleichtest

- Start aktueller Test

- Wiederholbarkeit der Fehlerprüfung

- Dial-Test

- Einflussgrößenprüfung im Zusammenhang mit Genauigkeitsprüfungen (Spannung, Frequenz, Umkehrphasenfolge, Spannungsungleichgewicht)

- Einfluss der harmonischen Komponente auf Spannungs- und Stromkreisläufe nach IEC

- Überwachung von Manipulationen und Betrug

- Subharmonik nach den Normen der IEC (IEC 62052-11 / 62053-21/22/23)

- Abweichende Harmonik nach IEC-Normen
