Leistungsfähige und präzise stationäre Messgeräte für die Prüfung intelligenter Messgeräte

Beschreibung

GENY's meter test systems adopt the most advanced electronic measurement technology and modular concept combine the differential reference standards and power amplifiers to meet the requirements of customers in electric energy meter manufacturers, Elektrizitätsunternehmen, Messlaboratorien, Mess- und Qualitätskontrollabteilungen sowie Fabriken oder Unternehmen.

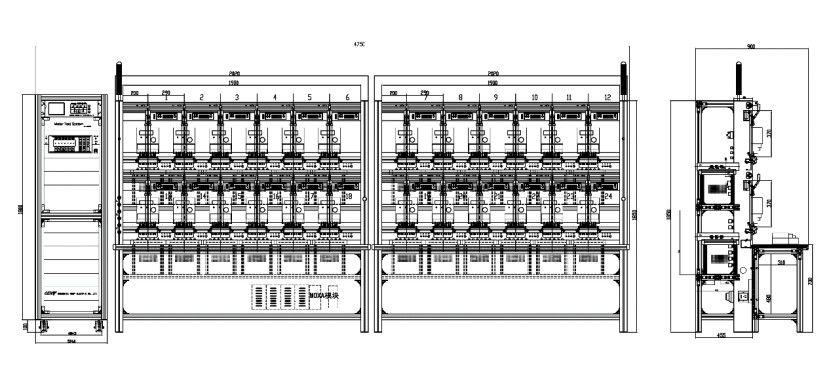

Das YC1893D-Messsystem ist ein vollautomatisches System zur Prüfung und Kalibrierung von Einphasen- und Dreiphasen-Stromzählern, bestehend aus folgenden Komponenten:

• Dreiphasige Stromquelle
• Dreiphasiges Referenzstandardzähler
• Prüfständer für die Messung der Messungsschwingung für die Prüfung beider Einphasen/3-Phasenzähler
• Intelligente Messfunktionsprüfsysteme (Festspannungen, optische Sonde, Relais-Steuerungstest und Wellenkontrollbox als Option)
• Andere notwendige Teile
• PC und Software zur Steuerung des gesamten Systems

Das Messsystem YC1893D entspricht vollständig der Norm IEC 60736 und eignet sich zur Prüfung von Messgeräten nach folgenden Normen:

• IEC 62052-11 und IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung.
• IEC 61010

Sicherheit

Benutzer von Prüfgeräten von GENY tragen die letzte Verantwortung dafür, dass alle Personen, die an oder in der Nähe der Geräte arbeiten, alle einschlägigen Sicherheitsvorkehrungen einhalten.Die Sicherheitsmaßnahmen müssen den spezifischen Anforderungen dieser Art von Prüfgeräten entsprechen.. Zusätzlich zu den für den Arbeitsplatz geltenden Standardvorschriften müssen die folgenden Empfehlungen befolgt werden.Um Verletzungen oder Brandgefahren zu vermeidenVermeiden Sie die Bedienung der Maschine in feuchten, nassen, kondensierenden, staubigen oder explosionsgefährdeten Gasumgebungen.Ein falscher Betrieb der Ausrüstung kann zu Gefahren führen, die den Bediener und die Maschine schädigen.

Eigenschaften

• Dieses System kann mechanische, elektronische, mechanische und elektronische Zähler automatisch, halbautomatisch oder manuell messen.
• Material aus Aluminiumlegierung, leicht, stark und korrosionsbeständig.
• Verbesserung der Effizienz durch automatische Positionierung von Rotormarkierungen auf den Scheiben mechanischer Zähler.
• Die synchronisierte Bewegung der Scannerköpfe vereinfacht die Steuerung.
• Vollautomatische Durchführung der folgenden Prüfungen:
  • Genauigkeitsprüfung in allen vier Quadranten (aktive, reaktive und scheinbare Energie)
  • Wiederholbarkeit der Fehlerprüfung
  • Schleiftest (Test ohne Last)
  • Startstromprüfung
  • Prüfverfahren für die Berechnung der Leistung der Fahrzeuge
  • Messkonstante Prüfung
  • Einflussgrößenprüfung (Spannung, Spannungsungleichgewicht, Frequenz, harmonische Verzerrung, Umkehrphasenfolge)
  • Kalibrierung eines Referenzstandards mit einer niedrigeren Genauigkeit als der verwendete Referenzstandard
  • Vorwärmen
  • Abfälle und Unterbrechungen
  • Prüfung von Einphasenzählern unter Manipulationsbedingungen
  • Unterharmonik nach IEC-Normen
  • Abweichende Harmonik nach IEC-Normen
• Die Messung verschiedener Konstanten von Metern synchron.
• Mit Überlast-, Kurzschluss- und offenen Stromkreisschutzfunktionen.
