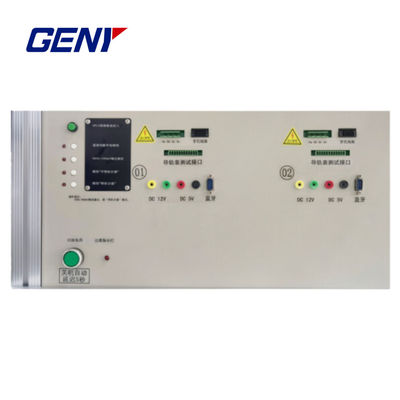

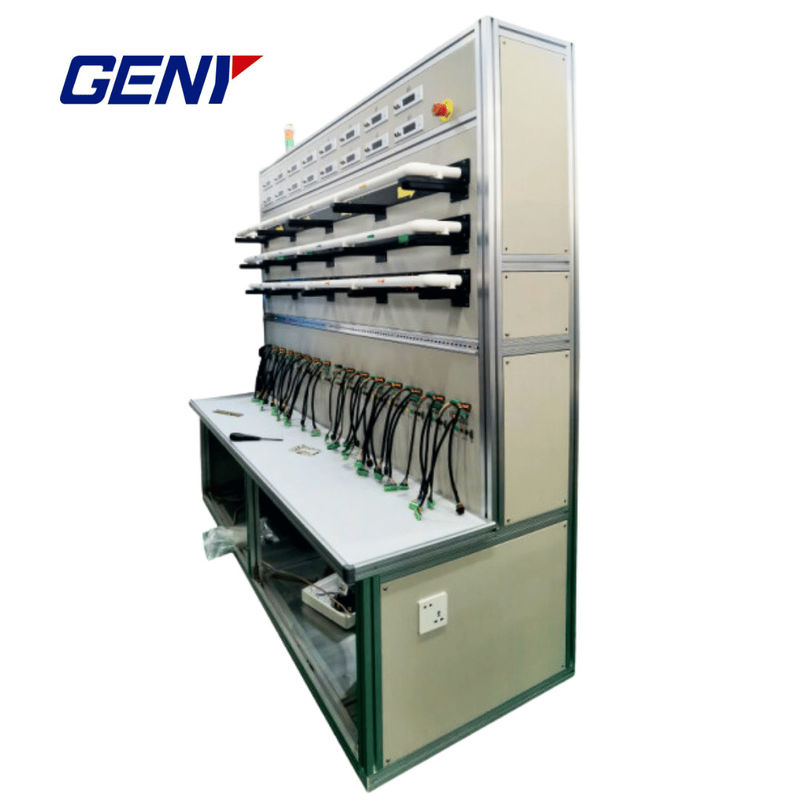

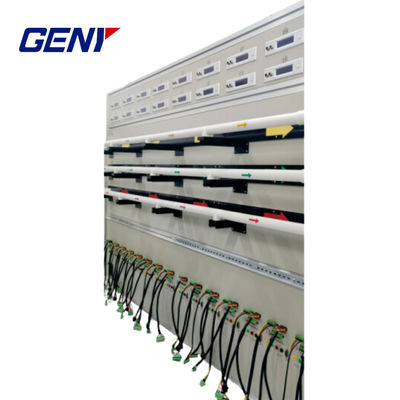

YC-1893GT System zur Überprüfung stationärer Energiezähler auf Schienen

YC-1893GT System zur Überprüfung stationärer Energiezähler auf Schienen

Geräte-Eigenschaften

• Merkmale eines flexiblen Systems
• RJ-45 / RS-485 / CAN-Schnittstelle
• Träger / Fernsignal / Bluetooth-Kommunikationsoberfläche für das staatliche Netz
• Mikrocomputer-Automatikkalibrierung und Tastenhandkalibrierung
• Flexible Einstellungen des Kalibrierplans
• Verschiedene Berichtsformate, die je nach Benutzeranforderungen geändert werden können
• Kommunikationsprotokoll für intelligente Zähler
• Barcode-Eingabe und Netzwerkfunktionen
• Unterstützt 645, 698 Kommunikationsprotokolle

Technische Spezifikation

Genauigkeitsstufe des Geräts: 0,05 Stufe / 0,1 Stufe

Ausgangsspannung

• Leistungsbereich: 3x57.7V / 3x100V / 3x220V / 3x380V
• Einstellungsbereich: 0~120% Un
• Regelklarheit: mindestens 1mV
• Wellenformverzerrung: ≤ 0,3%
• Einfluss der Phasenverschiebung: < 0,1%
• Die Leistung der Ausrüstung ist in der Regel in der Höhe von ± 0,5% des Gesamtwerts (Reinwiderstand, Induktion, Kapazität) zu messen.
• Überwachungsgenauigkeit: Mehrfunktionsstandardzählerüberwachung

Ausgangsstrom

• Auswahl des Bereichs: 3x0,02A~100A Automatische Auswahl des Bereichs (Stromquelle Teil, Standard Imax=50A)
• 3x0.2A~500A (durch 1:10 IKT-Transformationsleistung. IKT-Genauigkeitsniveau: 0.01(Siehe unten.)
• CT-Umwandlungsausgang, Startstrom: 200mA (Minimum), Startstromgenauigkeit ≤ 3%
• Simulierte Rogowski-Spule Ausgangsspannung: 0,16mV-400mV (entsprechend Bahnmeter 0.2A~500A Eingang)
• Einstellungsbereich: 0~120% In
• Anpassungsgenauigkeit: Mindestens 0,1 mA (Teil der Stromquelle)
• Wellenformverzerrung: ≤ 0,3%
• Einfluss der Phasenverschiebung: < 0,1%
• Die Leistung der Ausrüstung ist in der Regel in der Höhe von ± 0,5% des Gesamtwerts (Reinwiderstand, Induktion, Kapazität) zu messen.
• Überwachungsgenauigkeit: Mehrfunktionsstandardzählerüberwachung

Ausgangsphase

• Einstellbereich: 0,01° bis 360°
• Anpassungsgenauigkeit: Mindestens 0,01°
• Beförderungsregelung: < ± 0,3°
• Überwachungsgenauigkeit: Mehrfunktionsstandardzählerüberwachung

Ausgangsfrequenz

• Einstellbereich: 45.000 Hz bis 65.000 Hz
• Anpassungsgenauigkeit: Mindestens 0,001 Hz
• Auflage: < ± 0,1%
• Überwachungsgenauigkeit: Mehrfunktionsstandardzählerüberwachung

Ausgangsleistungssymmetrie

• Wenn die Einrichtung Symmetrie anzeigt (oder standardmäßig anzeigt), sollte die tatsächliche Ausgangs-Symmetrie die Spezifikationen in Tabelle 3-3 nicht übersteigen.

Leistungsstabilität

• Nach Erreichen eines thermisch stabilen Zustands der Vorrichtung sollte die Ausgangsleistungstabilität Py innerhalb des angegebenen Ausgangslastbereichs die Spezifikationen in Tabelle 3-4 nicht übersteigen.

(Tabelle 3-3)

(Tabelle 3-4)

Zeitsignal

• Moduläres Zeitfrequenzmesser, Ausgangszeitfrequenz 625 kHz
• Frequenzgenauigkeit ≤0,4x10^-6, Jahresstabilität ≤0,1x10^-6
• (Oben sind Standardkonfigurationen, für andere Leistungsparameter und Funktionen, kontaktieren Sie bitte unser Unternehmen für die Anpassung)
