Prüfbank für stationäre Zähler
Created with Pixso.

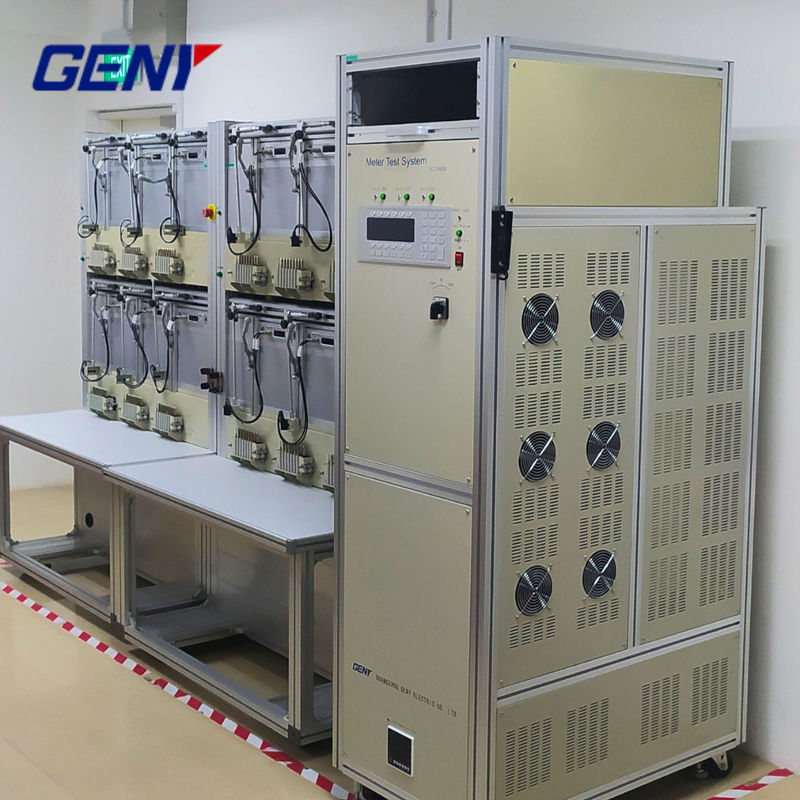

Drei-Phasen-Schließverbindungs-Messsystem

Drei-Phasen-Schließverbindungs-Messsystem

Markenbezeichnung: GENY
Modellnummer: YC-1893D-ICT
Zahlungsbedingungen: L/C, T/T, D/P
Versorgungsfähigkeit: 100 pro Jahr
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
ISO, CE
Modell Nr.:
YC1893D-IKT
Anzeige:
Digitale
Einrichtung:
Direktes angeschlossen
Gebrauch:
Mehrfunktionsenergiezähler, Wattstundenzähler, Zähler für Industrie und Heimgebrauch, Standard-Elekt
Elektrische Ausrüstung:
Drei-Phasen-Drei-Draht
Theorie:
Elektronisches Meter
Stromzähler-Verbindung:
Terminal
Messsignal:
Pulsspitze
Typ:
Energie-Meter
Individualisiert:
Individualisiert
Handelsmarke:
GENY
Transportpaket:
Gepäck aus Sperrholz
Spezifikation:
12.4CBM
Ursprung:
China
HS-Code:
9030849000
Hafen:
Guangzhou, China
Versorgungsmaterial-Fähigkeit:
100 pro Jahr
Hervorheben:

Versuchssystem für geschlossene Verbindungen

,

Drei-Phasen-Messungssystem

Produkt-Beschreibung

Drei-Phasen-Schließverbindungs-Messsystem



Spezifikationen

  • Genauigkeitsklasse: 0.05
  • Einfach zu kalibrierende I-P-Schließverbindungszähler mit isoliertem Stromtransformator (ICT)



Technische Spezifikation. Die in Absatz 1 Buchstabe a genannten Daten werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt. Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Zulassungsdauer. Die in Absatz 1 Buchstabe b genannten Daten sind in Anhang I der Verordnung (EG) Nr. 45/2001 zu entnehmen. Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung von Zertifikaten.
Anzahl der mit IKT ausgestatteten Zählerpositionen 6 12 24 48
Genauigkeitsklasse der IKT 00,05 auf 0.01
Genauigkeit 0.05
Stromquelle YCS-103-250 Einheit für die Überwachung der Luftfahrt YCS-103-1200 Die Kommission wird die folgenden Angaben machen:
Standardzähler SZ03A-K6 / SZ03A-K8 (auf maß)
Scannenkopf YCG-S-Serie
Spannung
Ausgangsspannung der Prüfung (phasenneutral) 3x ((24V~288V) ((oder angepasst)
Leistung der Ausgangsspannung Max. 3x100VA Max. 3x250VA

Max, du bist ein guter Mann.

3x500VA

Max, du bist ein guter Mann.

3x1000VA

Entschließung Besser als 0,01% des vollen Skalenwerts des Bereichs
Genauigkeit einstellen Besser als 0,05% am endgültigen Bereich
Stabilität Besser als 0,005% /h (Integrationszeit 150 s)
Belastungsregelung von 0 ~ max. Belastung Besser als 0,01%
Verzerrungsfaktor Besser als 0,3% bei linearer Widerstandslast
Harmonische 2~21st frei programmierbar
Strom
Leistung des Prüfstroms 3x ((1mA~100A)
Leistung des Ausgangsstroms Max. 3x150VA Max. 3x350VA Max. 3x750VA Max. 3x1500VA
Entschließung Besser als 0,01% des vollen Skalenwerts des Bereichs
Genauigkeit einstellen Besser als 0,05% am endgültigen Bereich
Stabilität Besser als 0,005% /h (Integrationszeit 150 s)
Belastungsregelung von 0 ~ max. Belastung Besser als 0,01%
Verzerrungsfaktor Besser als 0,3% bei linearer Widerstandslast
Harmonische 2~21st frei programmierbar
Phasenwinkel
Reichweite 0 ~ 3600
Entschließung 0.01⁰
Genauigkeit einstellen 0.1⁰
Häufigkeit
Reichweite 45 Hz bis 65 Hz
Entschließung 00,01 Hz
Anzeige von Fehlern
Art der Fehleranzeige Rote LED
Auflösung der Fehleranzeigen 8 Ziffern
Andere
Spannungszufuhr

3x220/380V ± 10% ((oder angepasst)

50/60 Hz ± 2 Hz

Umgebungstemperatur -10°C bis +40°C
Relative Luftfeuchtigkeit 35% bis 85%



Beschreibung





  • Die IKT ist an jeder Zählerposition zu installieren, um dreiphasige Zähler mit geschlossenen Verbindungen zwischen den Strom- und Spannungsmesskreisen (IP-Verbindungen) zu testen.
  • Das Messsystem kann mechanische, elektromechanische und elektronische Zähler durch automatische, halbautomatische oder manuelle Bedienung messen.
  • Prüfzähler: 3P4W, 3P3W, 1P2W.
  • Prüfmodi: Aktive Leistung, Reaktionsleistung, vernetzte Reaktionsleistung.
  • Messen Sie gleichzeitig Zähler mit den gleichen Spezifikationen, aber unterschiedlichen Zählerkonstanten.
  • Automatische Positionierung der Rotormarkierung auf der mechanischen Messscheibe zur Steigerung der Effizienz.
  • Ich führe Start- und Schleiftests durch.
  • Es verfügt über Schutzfunktionen bei Überlastungen, Kurzschlussspannungsschaltungen und offenen Stromkreisen.
  • Die synchronisierte Bewegung der Scannerköpfe vereinfacht die Steuerung.
  • Er besteht aus einer Aluminiumlegierung, die leicht, stark und korrosionsbeständig ist.
  • Die Testsoftware ist mit den Betriebssystemen Windows 2000/XP/7/8/10 kompatibel und umfasst Funktionsmodule für alle Arten moderner Energiemessgeräte, die Prüfungen wie Fehler-, Harmonik- und,Nachfrage und Einflussprüfung.

Drei-Phasen-Schließverbindungs-Messsystem 0
Drei-Phasen-Schließverbindungs-Messsystem 1
