SZ-03A-K8 Dreiphasen-Standardzähler

Name: SZ-03A-K8 Dreiphasen-Standardzähler
Brand: Guangzhou GENY Electric Co., Ltd
SKU: SZ-03A-K8
Availability: InStock

Markenbezeichnung:	GENY
Modellnummer:	SZ-03A-K8
Zahlungsbedingungen:	L/C, T/T, D/P
Versorgungsfähigkeit:	100 pro Jahr

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

aus China

Zertifizierung:

ISO, CE

Dokument:

SZ-03A-K8F user manual (4.0...0).pdf

Modell Nr.:

SZ-03A-K8

Prüfspannungsstrecke:

5V bis 480V

Prüfstromstrecke:

10mA-120A

Betriebstemperatur:

-10°C bis +40°C

Versorgungsmaterial-Fähigkeit:

100 pro Jahr

Hervorheben:

Standfeste Messvorrichtung

Erweiterte elektrische Parametermessvorrichtung

SZ-03A-K8 Referenzstandard für stationäre Fahrzeuge

Produkt-Beschreibung

SZ-03A-K8 Dreiphasen-Standardzähler

Produktparameter

Anwendungsbedingungen und Anforderungen
Umwelt		Leistungsbedarf		Sicherheit
Betriebstemperatur	Luftfeuchtigkeit	Höhenstand	Spannungsversorgung	IP-Klasse	Konformität
-10°C bis +40°C	45% bis 75%	< 2500 m	220V±10%, 50/60Hz±2Hz	IP30	CE-Konformität

Typ	SZ-03A-K8
Prüfspannung
Reichweite	5V bis 480V
Fehler	Bei der Anlage müssen die folgenden Bedingungen erfüllt sein:
Anzeigebereich	5.000000V bis 480.000V
Prüfstrom
Reichweite	10mA-120A
Fehler	Die Prüfung ist auf der Grundlage der in Anhang I der Richtlinie 2008/57/EG genannten Verfahren durchzuführen.
Anzeigebereich	1.000000A-120.0000A
Leistungsmessfehler
Aktive Leistung	± 0,02% ((50mA-120A)
Reaktionsleistung	± 0,05% ((50mA-120A)
Anscheinende Macht	± 0,05% ((50mA-120A)
Phasenwinkel
Reichweite	0° bis 360°
Fehler	± 0,05°
Anzeigebereich	0.000001°--359.9999°
Häufigkeit
Reichweite	45 Hz bis 65 Hz
Anzeigebereich	45.000-65.000
Impulsausgang
Hochfrequenz-Ausgang (CH)	1x109 ((0A-1A)
	1x108 ((1A-10A)
	1x107 ((10A-120A)
Niedrigfrequenz-Ausgang ((CL)	2x10-5xCH
Pulsverhältnis	1:01
Leistungsniveau	5V
Impulseingang
Eingangsstufe	24 V
Eingabefrequenz	500 Hz (maximal)
Abmessungen ((WxHxD)) ((mm))	432x131x470
Gewicht ((kg)	16

Allgemeine Einführung

Die SZ-03A-K8-Serie dreiphasige Standardzähler nutzen solche dauerhafte Technologie wie Hochgeschwindigkeits-DSP, CPLD, MCU und ADC mit Selbstkalibrierung usw.Das Messgerät kann AC-Signale in hoher Geschwindigkeit sammeln und mit spezieller digitaler Arithmetik behandeln.Alle diese Faktoren machen die Struktur des Messgeräts einfach und messen mit einer Genauigkeit von 0,02% des relativen Fehlers.

Eigenschaften

1.Hohe Genauigkeit

Messfehler von drei Phasen Spannung, Strom, Leistung und elektrische Energie ≤ ± 0,02%

2.Weiter Messbereich

Spannung von 5 V bis 480 V

Strom von 10mA bis 160A

3.Mehrparametermessung

Prüfung von Dreiphasenspannung, Strom, Leistung, elektrischer Energie, Leistungsfaktor, Phase und Frequenz

synchron

4.Mehrmodenmessung

Drei-Phasen-Vier-Draht (3P4W) und drei-Phasen-Drei-Draht (3P3W) aktiv

Drei-Phasen-Vier-Draht (3P4W) und drei-Phasen-Drei-Draht (3P3W) reaktiv

Drei-Phasen-Vier-Draht (3P4W) & drei-Phasen-Drei-Draht (3P3W) offensichtlich

Drei-Phasen-Vier-Draht (3P4W) & drei-Phasen-Drei-Draht (3P3W) Kreuzverbindung

Einphasen-Zweifaden (1P2W) aktiv

Einphasen-Zweifaden (1P2W) reaktiv

Einphasen-Zwei-Draht (1P2W) offensichtlich

5Harmonische Messung und Analyse

Prüfung des Wellenformverzerrungsfaktors und des 2. bis 21. Harmonikgehalts und Anzeige der Stange.

6- Überprüfen Sie den Prüfstand.

Messung der Asymmetrie von Spannung, Strom und Phase in jeder Phase und Stabilität der Leistung.

7.Wellenformanzeige

Spannung und Strom synchron darstellen.

8.Idealer Standardzähler

Die Energieimpulskonstante kann automatisch oder manuell eingestellt werden und berechnet und zeigt den Fehler und die Standardabweichung des Prüfzählers an.Leistung kann manuell oder extern gesteuert werden Synchrompuls

9.Software-Kalibrierung

Durch die Software kann der volle Bereich und der Phasenwinkel kalibriert werden, um die Zuverlässigkeit und

Effizienz

10- Eine starke Kommunikationsfunktion.

Es gibt zwei Kommunikationsanschlüsse RS-232, kann mit PC und Testbank verbunden werden, automatische Messung und Kalibrierung zu realisieren

11. Freundliche Schnittstelle

Großes und klares LCD-Display, große Informationen können angezeigt werden

12.Bequemer Betrieb

Ein-Taste-Direktsteuerung

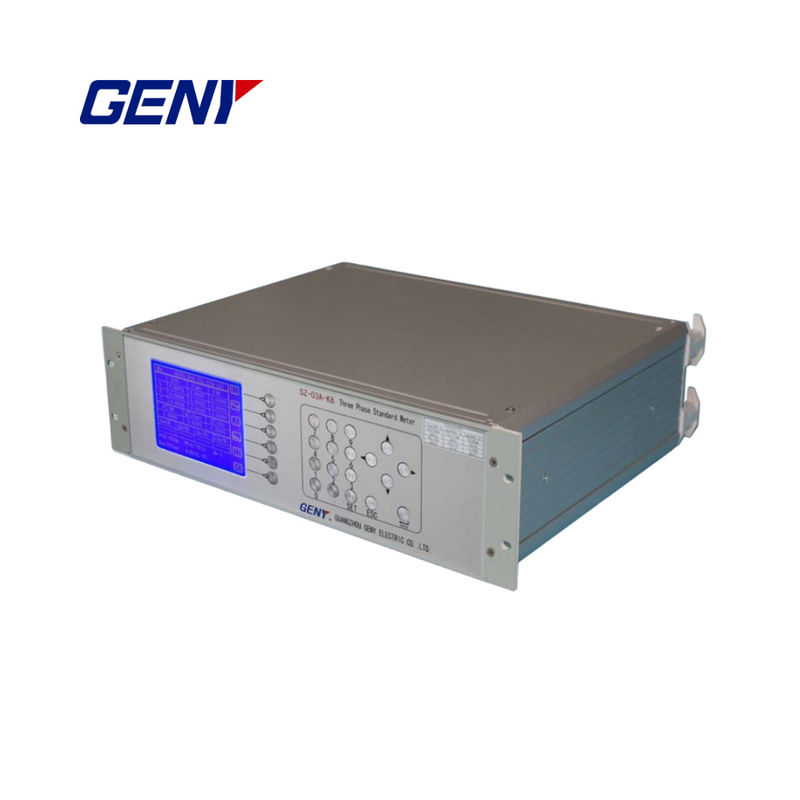

SZ-03A-K8 Dreiphasen-Standardzähler 1

SZ-03A-K8 Dreiphasen-Standardzähler 2

SZ-03A-K8 Dreiphasen-Standardzähler 3
