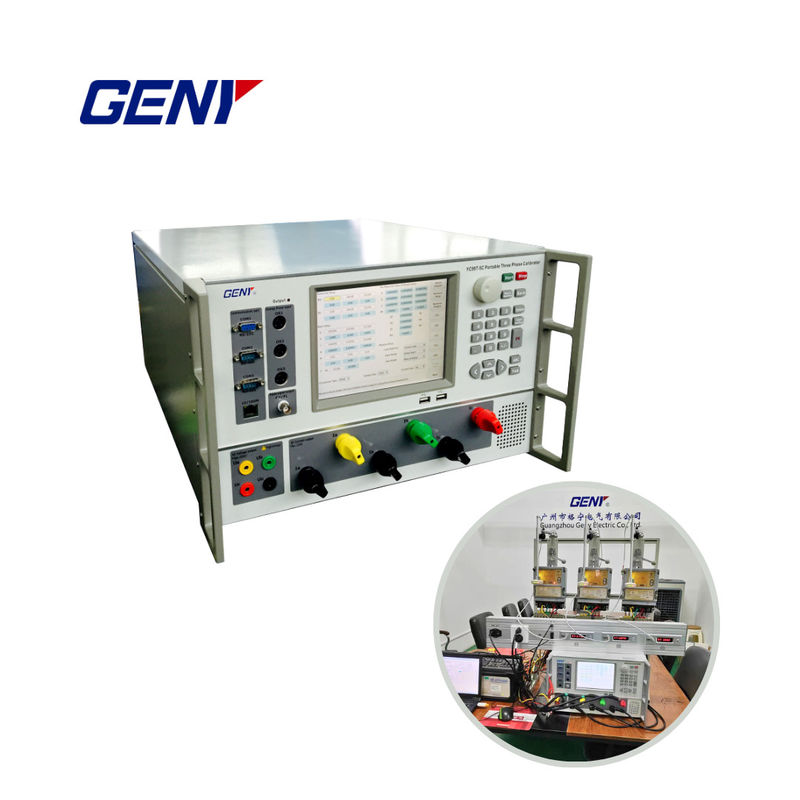

YC99T-5C/3C tragbare dreiphasige Kalibrator

2.Kalibrierungsmessertyp

• Der Zählernutzer kann unter anderem kalibrieren: Einphasen-Aktivenergiezähler, Dreiphasen
• Drei-Draht-Aktivenergiezähler, dreiphasiges dreiphasiges Verbundzähler, dreiphasiges
• Vierdraht-Aktivenergiezähler, dreiphasiges Vierdraht-Verbundzähler, dreiphasiges Dreiraht-Zähler
• Sinusreaktivenergiezähler, dreiphasiges Vierdraht-Sinusreaktivenergiezähler, zwei Elemente
• 60° Reaktionsenergiezähler, zwei Elemente 90° Reaktionsenergiezähler und drei Elemente
• 90 Grad Reaktionsenergiezähler.

3.Technische Spezifikationen

Wechselspannungsleistung

• YC99T-3C Wechselspannungsbereich: 100V, 220V, 380V, 660V;
• YC99T-5C Wechselspannungsbereich: 100V, 220V, 380V;
• Anpassungsspielraum: ((0 ∼120) %RG,RG ist der Bereich, der unten gleich ist;
• Anpassungsgrad: 0,01%RG,0.1%RG, 1%RG, 10%RG sind optional;
• Stabilität: 0,01%/2min
• Verzerrung: ≤ 0,2% (Nicht-kapazitive Belastung)
• Ausgangsmax. Belastung: 20VA/Phase;
• Messgenauigkeit: 0,05%RG;

Wechselstromleistung

• YC99T-3C Wechselstrom-Ausgangsbereich: 50mA, 200mA, 1A, 5A, 16.667A, 50A;
• 2 YC99T-5C Wechselstrom-Ausgangsbereich: 50mA, 200mA, 1A, 5A, 20A, 100A;
• Anmerkung: Bei einem Ausgangsstrom von mehr als 60 A bei einem Gang von 100 A sollte die Ausgangszeit weniger als 30 Minuten betragen.
• Anpassungsspielraum: (0 ¥120) %RG,RG ist der Spannungsbereich, der nachstehend gleicht;
• Anpassungsgrad: 0,01%RG,0.1%RG, 1%RG, 10%RG sind optional;
• Stabilität: 0,01%/2min;
• Verzerrung: ≤ 0,2% (Nicht-kapazitive Belastung);
• YC99T-3C maximale Leistung. Belastung: 60VA (50A-Gang, 120% Leistung);
• YC99T-5C maximale Leistung. Belastung: 120VA (100A-Gang, 120% Leistung);
• Messgenauigkeit: 0,05%RG;

• Leistungsstabilität: 0,01%RG/2min;
• Aktive und reaktive Leistungsmessgenauigkeit: 0,05%RG;

Ausgang der Phase

• Ausgangsregelung: 0° bis 360°;
• Ausgangsverstellungsgrad: 10°, 1°, 0,1°, 0,01° sind optional.
• Auflösung: 0,01°;
• Messgenauigkeit: 0,05°.

Leistungsfaktor

• Einstellbereich: -1 ~ 0 ~ +1;
• Auflösung der Messung: 0.0001;
• Messgenauigkeit: 0.0005;

Frequenz-Ausgang

• Einstellbereich: 40 Hz ~ 70 Hz;
• Ausgangsverstellungsgrad: 1Hz, 0,1Hz, 0,01Hz, 0,001Hz sind optional.
• Auflösung: 0,001 Hz;
• Genauigkeit: 0,002 Hz.

Harmonische Anordnung

• Harmonische Zeiten: 2 bis 63 Mal;
• Harmoniegehalt: 0 bis 40%;
• Harmonische Phase: 0° bis 359,99°;
• Harmonische Einstellfehler: 2 ~ 31mal: ≤±0,1%, 32 ~ 63mal: ≤±0,2%

Energiefehlermessung

Standardtechnische Indikatoren für Quarz-Oszillatoren

• Frequenzgenauigkeit: ±0,5 ppm, Fabrikkalibrierung (25°C);
• Frequenzstabilität: ± 0,1 ppm bei -20°C+70°C;

4.Allgemeine technische Spezifikationen
