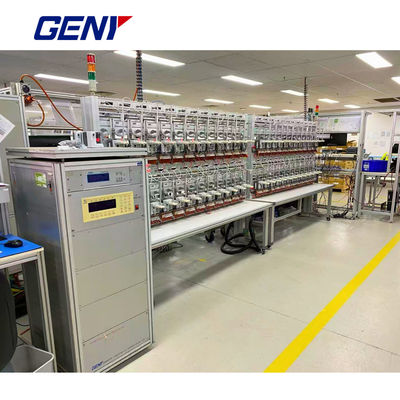

48 Positionsprüfbank für hochgenaue Drei-Phasen-Messgeräte mit kalibrierter Energiezähler mit enger Verbindung

Technische Spezifikation.

Die in Absatz 1 Buchstabe a genannten Daten werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt.

Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Zulassungsdauer.

Die in Absatz 1 Buchstabe b genannten Daten sind in Anhang I der Verordnung (EG) Nr. 45/2001 zu entnehmen.

Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung von Zertifikaten.

Anzahl der mit IKT ausgestatteten Zählerpositionen

6

12

24

48

Genauigkeitsklasse der IKT

00,05 auf 0.01

Genauigkeit

0.05

Stromquelle

YCS-103-250

Einheit für die Überwachung der Luftfahrt

YCS-103-1200

Die Kommission wird die folgenden Angaben machen:

Standardzähler

SZ03A-K6 / SZ03A-K8 (auf maß)

Scannenkopf

YCG-S-Serie

Spannung

Ausgangsspannung der Prüfung (phasenneutral)

3x ((24V~288V) ((oder angepasst)

Leistung der Ausgangsspannung

Max. 3x100VA

Max. 3x250VA

Max, du bist ein guter Mann.

3x500VA

Max, du bist ein guter Mann.

3x1000VA

Entschließung

Besser als 0,01% des vollen Skalenwerts des Bereichs

Genauigkeit einstellen

Besser als 0,05% am endgültigen Bereich

Stabilität

Besser als 0,005% /h (Integrationszeit 150 s)

Belastungsregelung von 0 ~ max. Belastung

Besser als 0,01%

Verzerrungsfaktor

Besser als 0,3% bei linearer Widerstandslast

Harmonische

2~21st frei programmierbar

Strom

Leistung des Prüfstroms

3x ((1mA~100A)

Leistung des Ausgangsstroms

Max. 3x150VA

Max. 3x350VA

Max. 3x750VA

Max. 3x1500VA

Entschließung

Besser als 0,01% des vollen Skalenwerts des Bereichs

Genauigkeit einstellen

Besser als 0,05% am endgültigen Bereich

Stabilität

Besser als 0,005% /h (Integrationszeit 150 s)

Belastungsregelung von 0 ~ max. Belastung

Besser als 0,01%

Verzerrungsfaktor

Besser als 0,3% bei linearer Widerstandslast

Harmonische

2~21st frei programmierbar

Phasenwinkel

Reichweite

0 ~ 3600

Entschließung

0.01⁰

Genauigkeit einstellen

0.1⁰

Häufigkeit

Reichweite

45 Hz bis 65 Hz

Entschließung

00,01 Hz

Anzeige von Fehlern

Art der Fehleranzeige

Rote LED

Auflösung der Fehleranzeigen

8 Ziffern

Andere

Spannungszufuhr

3x220/380V ± 10% ((oder angepasst)

50/60 Hz ± 2 Hz

Umgebungstemperatur

-10°C bis +40°C

Relative Luftfeuchtigkeit

35% bis 85%
