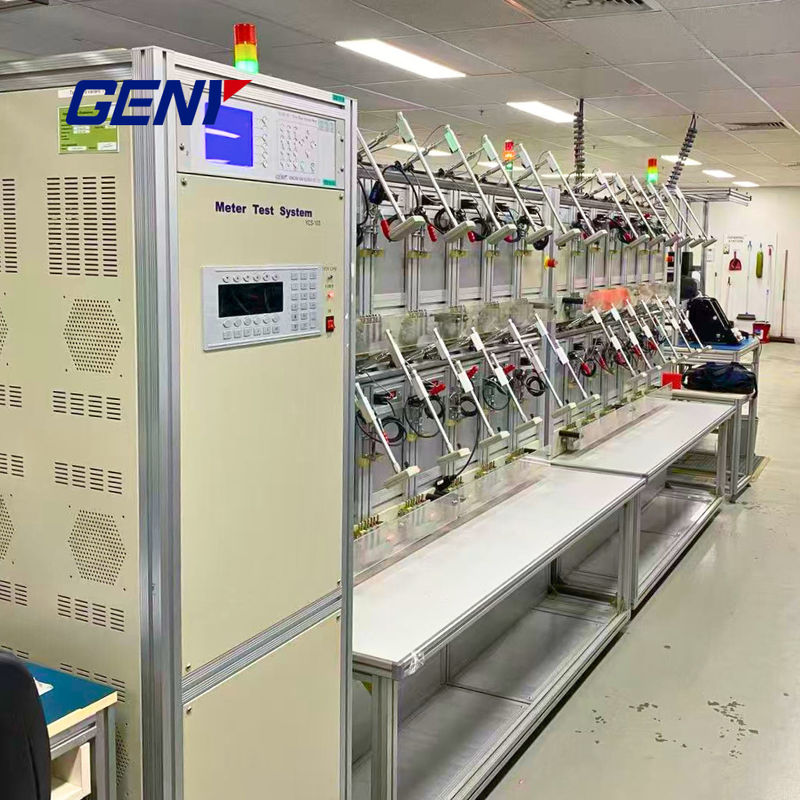

3-48 Positionsmessgeräte mit präzisem Vier-Quadranten-Reaktionsleistungstest

Technische Spezifikation.

Anzahl der mit IKT ausgestatteten Zählerpositionen

3 bis 48

Genauigkeitsklasse der IKT

0.02

Genauigkeit

0.05

Stromquelle

YCS-103-250

Einheit für die Überwachung der Luftfahrt

YCS-103-1200

Die Kommission wird die folgenden Angaben machen:

Referenzstandardmeter

SZ03A-K8 (auf maßgeschneiderte Weise)

Scannenkopf

YCG-S-Serie

Spannungsquelle

Ausgangsspannung der Prüfung (phasenneutral)

3x ((24V~288V) ((oder angepasst)

Leistung der Ausgangsspannung

Max. bis 3x500VA

Entschließung

Besser als 0,01% des vollen Skalenwerts des Bereichs

Genauigkeit einstellen

Besser als 0,05% am endgültigen Bereich

Stabilität

Besser als 0,005% /h (Integrationszeit 150 s)

Belastungsregelung von 0 ~ max. Belastung

Besser als 0,01%

Verzerrungsfaktor

Besser als 0,3% bei linearer Widerstandslast

Harmonische

2~21st frei programmierbar

Aktuelle Quelle

Leistung des Prüfstroms

3x ((1mA~100A)

Leistung des Ausgangsstroms

Max. 3x150VA

Max. 3x350VA

Max. 3x750VA

Max. 3x1500VA

Entschließung

Besser als 0,01% des vollen Skalenwerts des Bereichs

Genauigkeit einstellen

Besser als 0,05% am endgültigen Bereich

Stabilität

Besser als 0,005% /h (Integrationszeit 150 s)

Belastungsregelung von 0 ~ max. Belastung

Besser als 0,01%

Verzerrungsfaktor

Besser als 0,3% bei linearer Widerstandslast

Harmonische

2~21st frei programmierbar

Phasenwinkel

Reichweite

0 ~ 3600

Entschließung

0.01⁰

Genauigkeit einstellen

0.1⁰

Häufigkeit

Reichweite

45 Hz bis 65 Hz

Entschließung

00,01 Hz

Anzeige von Fehlern

Art der Fehleranzeige

Rote LED

Auflösung der Fehleranzeigen

8 Ziffern

Andere

Spannungszufuhr

3x220/380V ± 10% ((oder angepasst)

50/60 Hz ± 2 Hz

Umgebungstemperatur

-10°C bis +40°C

Relative Luftfeuchtigkeit

35% bis 85%
