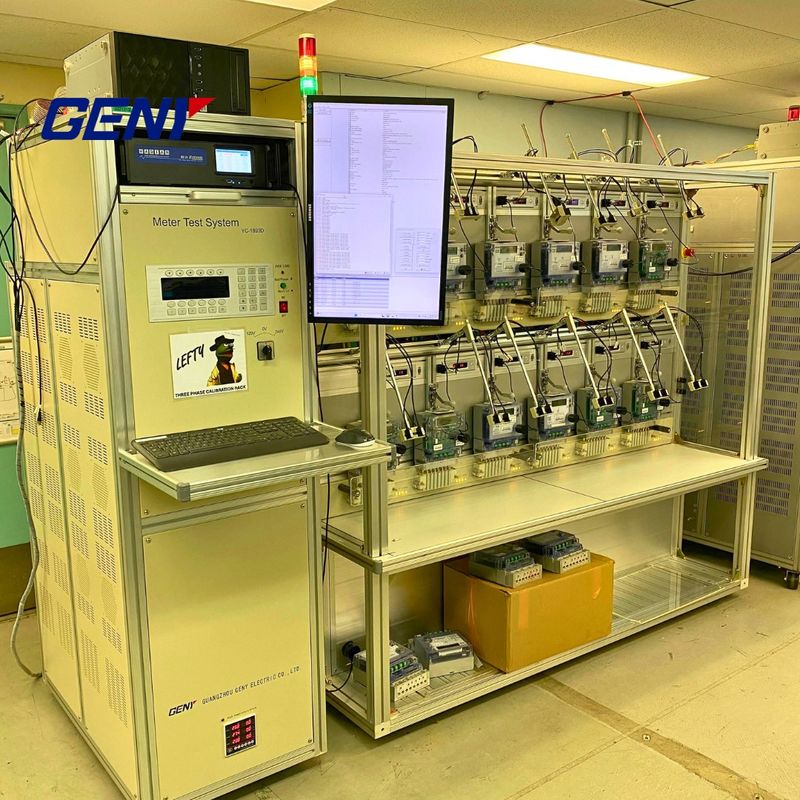

GENY YC-1893D All-in-One Dreiphasen-Zählerprüfstand

Haupttechnische Parameter

Beschreibung

Stromversorgung

3P4W 3×380V±10%, 50Hz±2Hz

Umgebungstemperatur

-10°C bis +40°C

Umgebungsfeuchtigkeit

35% bis 95%

Ausgangsspannungsbereich (Phase-Neutral)

3 × 40 V bis 450 V

Ausgangsspannung Leistung

3 × 1000VA (maximal)

Auflösung der Spannung

0.01%

Spannungsstabilität

0.02%/120s

Lastwechselrate

0.01%

Spannungsverzerrung

≤ 0,3%

Ausgangsstrombereich

3 × 1 mA bis 120 A (maximal bis 230 A auf Wunsch des Kunden)

Ausgangsstromleistung

3 × 2000VA (maximal)

Laufende Entschließung

0.01%

Aktuelle Stabilität

0.02%/120s

Lastwechselrate

0.01%

Stromverzerrung

≤ 0,3% (Linienlastbereich)

Dauerstrom

100A

Maximal kontinuierlicher 20-minütiger Strom

120A

Phasenregelungsbereich

0° bis 360°

Phasenauflösung

00,01°

Frequenzbereinigungsbereich

45 Hz bis 65 Hz

Auflösung der Frequenz

00,01 Hz

Leistungsstabilität

0.02%/120s

YCS-103-250

Einheit für die Überwachung der Luftfahrt

YCS-103-1200

Die Kommission wird die folgenden Angaben machen:

Spannung

Ausgangsspannung der Prüfspannung (phasenneutral)

3×(24V ️ 288V) oder maßgeschneidert

Leistung der Ausgangsspannung

3 × 100VA

3 × 250 V

3 × 500VA

3 × 1000VA

Entschließung

Besser als 0,01% des vollen Skalenwerts des Bereichs

Genauigkeit einstellen

Besser als 0,05% am endgültigen Bereich

Stabilität

Besser als 0,005%/h (Integrationszeit 150 s)

Belastungsregelung ab 0-max.

< 0,01%

Verzerrungsfaktor

< 0,3% bei linearer Widerstandslast

Harmonik

2. 21. Frei programmierbar

Strom

Leistung des Prüfstroms

3 × ((1mA 100A)

Leistung des Ausgangsstroms

3 × 150 VA

3 × 350VA

3×750VA

3 × 1500VA

Entschließung

Besser als 0,01% des vollen Skalenwerts des Bereichs

Genauigkeit einstellen

Besser als 0,05% am endgültigen Bereich

Stabilität

Besser als 0,005%/h (Integrationszeit 150 s)

Belastungsregelung ab 0-max.

< 0,01%

Verzerrungsfaktor

< 0,3% bei linearer Widerstandslast

Harmonik

2. 21. Frei programmierbar

Phasenwinkel

Reichweite

0 -- 360°

Entschließung

00,01°

Genauigkeit einstellen

0.1°

Häufigkeit

Reichweite

45 Hz 65 Hz

Entschließung

00,01 Hz

Spannungsversorgung

3×220/380V ± 10% oder individuell

50/60Hz±2Hz

Umgebungstemperatur

-10 °C - +40 °C

Relative Luftfeuchtigkeit

35% bis 85%
