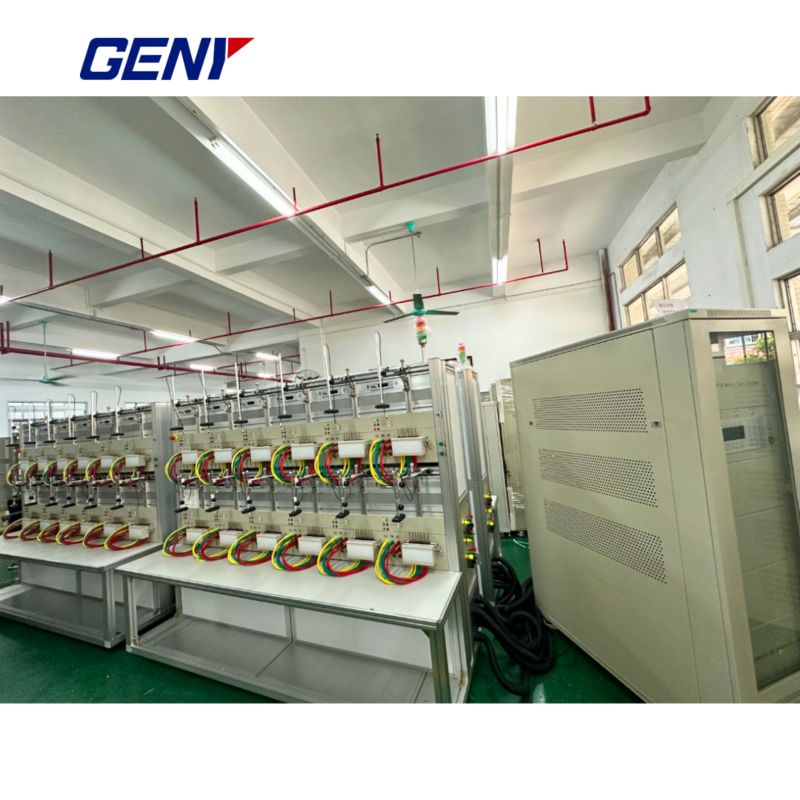

Prüfbank für mehrere Stationen

YC1891D-6

YC1891D-12

YC1891D-24

YC1891D-48

Anzahl der Zählerpositionen

6

12

24

48

Genauigkeit

0,05

Stromquelle

YCS-101-250

YCS-101-600

YCS-101-1200

YCS-101-2500

Standardzähler

SZ01A-K3

MSVT

HJ200GL-6

HJ200GL-12

HJ200GL-24

HJ200GL-48

QCD

D5-Serie

Abtastkopf

YCG-2-Serie

Spannung

Testspannungsausgang

24V – 288V oder kundenspezifisch

Leistung des Spannungsausgangs

100VA

250VA

500VA

1000VA

Auflösung

Besser als 0,01 % des Vollausschlagwerts des Bereichs

Einstellgenauigkeit

Besser als 0,05 % am Endbereichswert

Stabilität

Besser als 0,005 %/h (Integrationszeit 150 s)

Lastregelung von 0 bis max. Last

Besser als 0,01 %

Verzerrungsfaktor

Besser als 0,3 % für lineare ohmsche Last

Oberschwingungen

2. – 21. frei programmierbar

Strom

Teststromausgang

1mA – 100A  oder kundenspezifisch, Max. 200A

1mA – 100A

Leistung des Stromausgangs

150VA

350VA

750VA

1500VA

Auflösung

Besser als 0,01 % des Vollausschlagwerts des Bereichs

Einstellgenauigkeit

Besser als 0,05 % am Endbereichswert

Stabilität

Besser als 0,005 %/h (Integrationszeit 150 s)

Lastregelung von 0 bis max. Last

Besser als 0,01 %

Verzerrungsfaktor

Besser als 0,3 % für lineare ohmsche Last

Oberschwingungen

2. – 21. frei programmierbar

Phasenwinkel

Bereich

0 -- 360°

Auflösung

0,01°

Einstellgenauigkeit

0,1°

Frequenz

Bereich

45Hz – 65Hz

Auflösung

0,01Hz

Fehleranzeige

Art der Fehleranzeige

Rote LED

Auflösung der Fehleranzeigen

8 Ziffern

Spannungsversorgung

220V±10 % oder kundenspezifisch

50/60Hz±2Hz

3x220/380V±10 % oder kundenspezifisch

50/60Hz±2Hz

Umgebungstemperatur

-10°C -- +40°C

Relative Luftfeuchtigkeit

35 % -- 85 %

Technische Daten

YC1893D-6

YC1893D-12

YC1893D-24

YC1893D-48

Anzahl der Zählerpositionen

6

12

24

48

Genauigkeit

0,05 / 0,02

Stromquelle

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Standardzähler

SZ03A-K6 / SZ03A-K8

Abtastkopf

YCG-S-Serie

Spannung

Testspannungsausgang (Phase-Neutral)

3x(24V~288V) (oder kundenspezifisch)

Leistung des Spannungsausgangs

Max. 3x100VA

Max. 3x250VA

Max. 3x500VA

Max. 3x1000VA

Auflösung

Besser als 0,01 % des Vollausschlagwerts des Bereichs

Einstellgenauigkeit

Besser als 0,05 % am Endbereichswert

Stabilität

Besser als 0,005 % /h (Integrationszeit 150s)

Lastregelung von 0~max. Last

Besser als 0,01 %

Verzerrungsfaktor

Besser als 0,3 % für lineare ohmsche Last

Oberschwingung

2.~21.  frei programmierbar

Strom

Teststromausgang

3x(1mA~100A)

Leistung des Stromausgangs

Max. 3x150VA

Max. 3x350VA

Max. 3x750VA

Max. 3x1500VA

Auflösung

Besser als 0,01 % des Vollausschlagwerts des Bereichs

Einstellgenauigkeit

Besser als 0,05 % am Endbereichswert

Stabilität

Besser als 0,005 % /h (Integrationszeit 150s)

Lastregelung von 0~max. Last

Besser als 0,01 %

Verzerrungsfaktor

Besser als 0,3 % für lineare ohmsche Last

Oberschwingung

2.~21.  frei programmierbar

Phasenwinkel

Bereich

0~360°

Auflösung

0,01°

Einstellgenauigkeit

0,1°

Frequenz

Bereich

45Hz~65Hz

Auflösung

0,01Hz

Fehleranzeige

Art der Fehleranzeige

Rote LED

Auflösung der Fehleranzeigen

8 Ziffern

Sonstiges

Spannungsversorgung

3x220/380V±10 % (oder kundenspezifisch)

50/60Hz ±2Hz

Umgebungstemperatur

-10°C~+40°C

Relative Luftfeuchtigkeit

35 %~85 %
