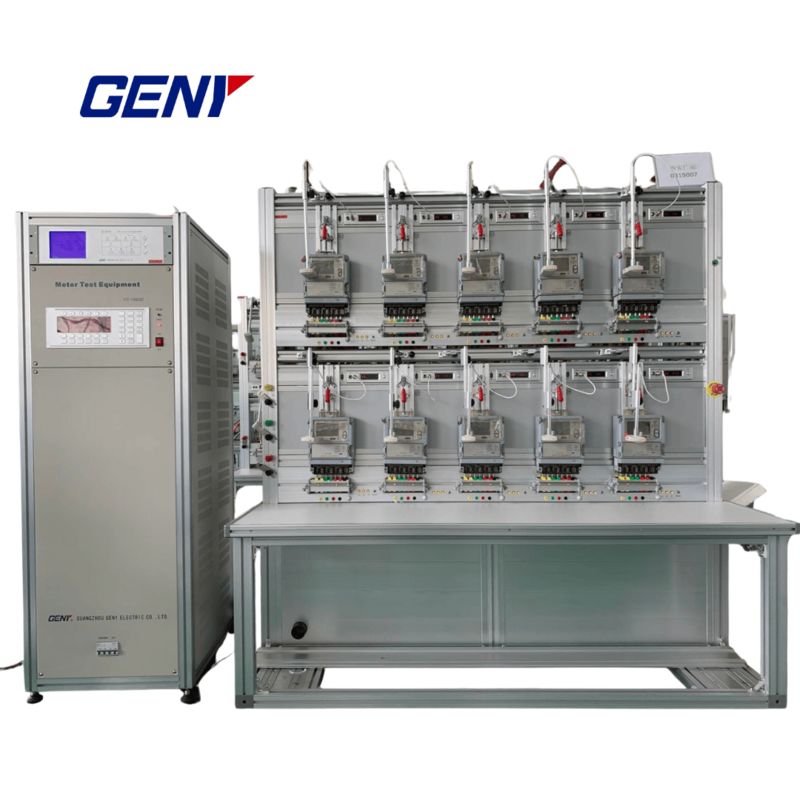

IEC 60736-konforme Prüflösung für Messgeräte

Das von GENY entwickelte Drei-Phase-Energiemesser-Testsystem der Serie YC1893D verwendet eine fortschrittliche elektronische Messtechnologie und ein modulares Design.Dieses hochpräzise System integriert Referenznormen mit programmierbaren Leistungsverstärkern, um den unterschiedlichen Prüfbedürfnissen der Hersteller von elektrischen Energiezählern gerecht zu werden, Stromversorger, Messlabore und Qualitätsprüfungsstellen.

Diese vollautomatische Lösung unterstützt die Prüfung und Kalibrierung von Einphasen- und Dreiphasen-Energiezählern.

• Dreiphasige programmierbare Stromquelle
• Hochgenaues Dreiphasen-Standardreferenzmesser
• Moduläres Prüfregal für die Aufhängung von Zählern
• Tarifsteuerungssystem (Festspannungsmodule, optischer Sondenleser, Wellensteuerungsanlage)
• Alle notwendigen Hilfsbauteile
• PC-basierte Steuerungsplattform mit professioneller Testmanagementsoftware

• IEC 62052-11, IEC 62053-11 / -21 / -22 / -23 /
• IEC 62056 (DLMS/COSEM-Kommunikationsprotokolle)
• Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung.
• IEC 61010 (Sicherheitsanforderungen)

• Unterstützt vollautomatische, halbautomatische und manuelle Prüfungen von mechanischen, elektromechanischen und elektronischen Energiezählern
• Dauerhafte Struktur aus leichter, korrosionsbeständiger Aluminiumlegierung
• Automatische Erkennung und Positionierung der Rotormarke auf mechanischen Messscheiben
• Ein integrierter Mechanismus für den Scankopf zur vereinfachten Ausrichtung des Zählers
• Vollautomatische Durchführung umfassender Messungstests, einschließlich:
  • Genauigkeitsprüfung in allen vier Quadranten (aktive, reaktive und scheinbare Energie)
  • Schleiftest (Bedingung ohne Last)
  • Startstromprüfung
  • Test mit Auswahl-/Registrierungssystem
  • Überprüfung der Konstante des Zählers
  • Prüfung der Einflussgrößen (Spannung, Frequenz, harmonische Verzerrung)
  • Kalibrierung von Referenzzählern
  • Vorwärmphase
  • Spannungssenkungen und Unterbrechungsprüfungen
  • Simulation der Manipulationsbedingungen
• Unterstützt gleichzeitige Prüfung von Zählern mit verschiedenen Konstanten
• Eingebettete Sicherheitsschutzvorrichtungen, einschließlich Schutz vor Überlastung, Kurzschluss und offenem Schaltkreis
