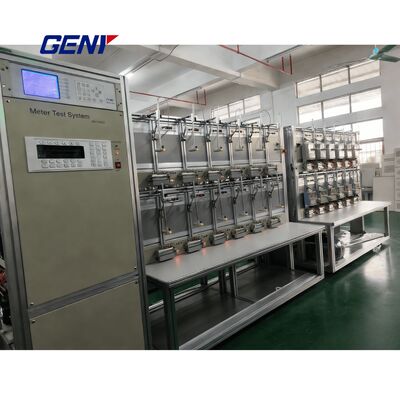

Genauigkeitsklasse 0,05 Mehrphasen-Zähler-Prüfsystem mit Aluminiumlegierungs-Struktur-Prüfgestell

Markenbezeichnung:	GENY
Modellnummer:	YC-1891D
MOQ:	1 Stk
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	L/C,T/T,D/P
Versorgungsfähigkeit:	100/Jahr

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO, CE

Dokument:

Catalogue——Meter Test S...m..pdf

Referenzstandardmeter:

SZ03A-K8 (auf maßgeschneiderte Weise)

Stromquelle:

YCS-103-250, YCS-103-600, YCS-103-1200, YCS-103-2500

Scannenkopf:

YCG-S-Serie

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

100/Jahr

Hervorheben:

0.05 accuracy poly phase meter tester

05 Genauigkeit Mehrphasen-Zähler-Prüfgerät

Aluminiumlegierung Zähler-Prüfsystem

Produkt-Beschreibung

Genauigkeitsklasse 0,05 Polyphasenmesserprüfsystem

Hochpräzisions-Polyphasenmesser-Prüfsystem mit einem Aluminiumlegierungs-Testrack für eine höhere Haltbarkeit und Leistung in industriellen Messanwendungen.

Technische Spezifikation

Spannungsspezifikationen
Ausgangsspannung der Prüfspannung (phasenneutral)	3x(24V~288V) (oder angepasst)
Leistung der Ausgangsspannung	Max. bis 3x500VA
Entschließung	Besser als 0,01% des vollen Skalenwerts des Bereichs
Genauigkeit einstellen	Besser als 0,05% am endgültigen Bereich
Stabilität	Besser als 0,005% /h (Integrationszeit 150 s)
Belastungsregelung von 0 ~ max. Belastung	Besser als 0,01%
Verzerrungsfaktor	Besser als 0,3% bei linearer Widerstandslast
Harmonische	2~21st frei programmierbar

Aktuelle Spezifikationen
Leistung des Prüfstroms	3x ((1mA~100A)
Leistung des Ausgangsstroms	Maximal 3x150VA. Maximal 3x350VA. Maximal 3x750VA. Maximal 3x1500VA.
Entschließung	Besser als 0,01% des vollen Skalenwerts des Bereichs
Genauigkeit einstellen	Besser als 0,05% am endgültigen Bereich
Stabilität	Besser als 0,005% /h (Integrationszeit 150 s)
Belastungsregelung von 0 ~ max. Belastung	Besser als 0,01%
Verzerrungsfaktor	Besser als 0,3% bei linearer Widerstandslast
Harmonische	2~21st frei programmierbar

Zusätzliche Angaben
Phasenwinkelbereich	0 bis 360°
Auflösung des Phasenwinkels	00,01°
Phasenwinkelgenauigkeit	0.1°
Frequenzbereich	45 Hz bis 65 Hz
Auflösung der Frequenz	00,01 Hz
Fehleranzeige	Rote LED
Fehler in der Auflösung der Anzeige	8 Ziffern
Spannungszufuhr	3x220/380V±10% (oder angepasst) 50/60Hz ±2Hz
Umgebungstemperatur	-10°C bis +40°C
Relative Luftfeuchtigkeit	35% bis 90%

Standardfunktionen

IKT-Installation in jeder Zählerposition für die Prüfung von Dreiphasenzählern mit geschlossenen Verbindungen zwischen Strom- und Spannungsmesskreisen
Prüffähigkeit für mechanische, elektronische mechanische und elektronische Zähler mit automatischem, halbautomatischem oder manuellem Betrieb
Kompatibel mit Prüfmessern 3P4W, 3P3W und 1P2W
Prüfmodi: Aktive Leistung, Reaktionsleistung, Querverbindung der Reaktionsleistung
Gleichzeitige Messung von Zählern mit denselben Spezifikationen, jedoch unterschiedlichen Zählerkonstanten
Automatische Positionierungsrotormarkierung der Scheibe für mechanische Zähler mit erhöhtem Wirkungsgrad
Start- und Schleiftestfähigkeiten
Überlastung, Kurzspannungsschaltung und offene Stromkreisschutzfunktionen
Schwingköpfe zur vereinfachten Steuerung
Aluminiumlegierung für leichte, starke und korrosionsbeständige Leistung
Windows-kompatible Testsoftware (2000/XP/7/8/10) mit umfassenden Funktionsmodulen für Fehlerprüfung, Harmonikprüfung, Nachfrageprüfung und Einflussprüfung

Spezielle Aufgaben

Vorwärts- und Rückwärts-Aktiv-, Vorwärts- und Rückwärtsreaktivfehlerprüfung
SW-5D genaue Zeitreferenzquelle für die tägliche Zeitfehlerprüfung von Energiemessern
Kommunikationstest und Zeitkalibrierung mit Lautsprecher
Dauerhafte Prüfung (Pulszählung, Zeit, Fehlerprüfung der Nachfrageanzeige)
Zeitwechsel, Anforderungszeitraum und Fehlerprüfung der Anforderungsanzeige
Prüfung der Kombination von Registrierungsangabe und Registrierungsfehler
Prüfungen der Reaktionsleistung in vier Quadranten
Prüfung des Stromverbrauchs (fakultativ)
Spannungs- und Stromschleifanschluss für den gemessenen Zähler (optional)
Neigungsaufprallprüfung (fakultativ)
Vorzahlungsmesserprüfung (fakultativ)

Spezifikationen für isolierte Stromtransformatoren (ICT)

Leistungsbereich	3 × ((10mA - 120A)
Genauigkeit	0.05 (100mA - 120A)
Verhältnis	11:1 (Primärstrom = Sekundärstrom)
Frequenzbereich	45 Hz bis 65 Hz
Ausgangslastbereich	3 × 0,6V (maximal)
Ausgangsleistung	3 × 60VA (maximal)
Kommunikationshafen	RS-485
Stromversorgung	Bei der Prüfung der Leistungsfähigkeit
Stromverbrauch	20 VA (maximal)
Betriebstemperatur	-10 °C... +50 °C
Lagertemperatur	-20 °C... +60 °C
Abmessungen (H × W × D)	290 mm × 275 mm × 296 mm
Gewicht	ca. 17 kg
