Einzelheiten zu den Produkten

Haus Produits

Einphasen-Phantomlast

Markenbezeichnung:	GENY
Modellnummer:	Einphasige Phantomlast
MOQ:	1
Preis:	negotiate rates
Zahlungsbedingungen:	L/c, d/p
Versorgungsfähigkeit:	100 Stück/1 Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO, CE

Verpackung Informationen:

Sperrholzfälle

Versorgungsmaterial-Fähigkeit:

100 Stück/1 Monat

Hervorheben:

Einphasen-Phantomlast-Tester

Phantomlast-Zubehör für Zählertests

Phantomlastgerät für Einphasen

Produkt-Beschreibung

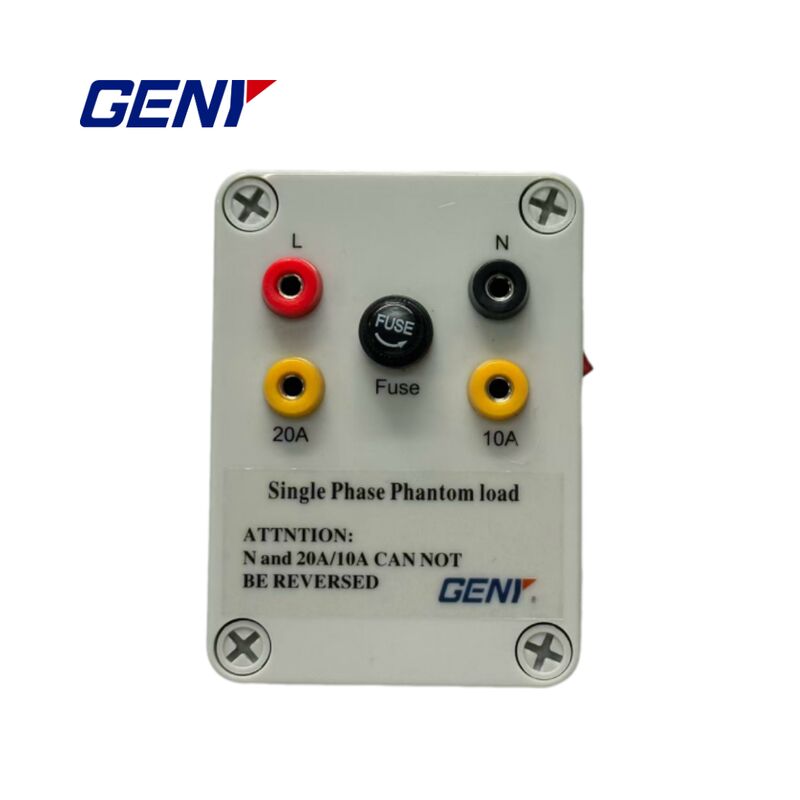

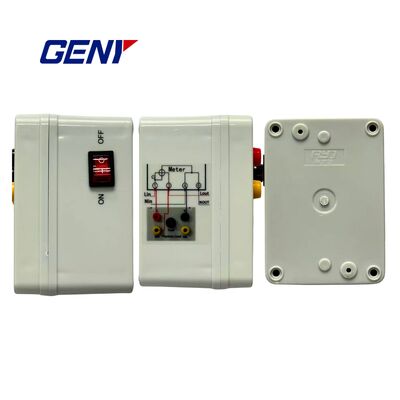

Einphasen-Phantomlast

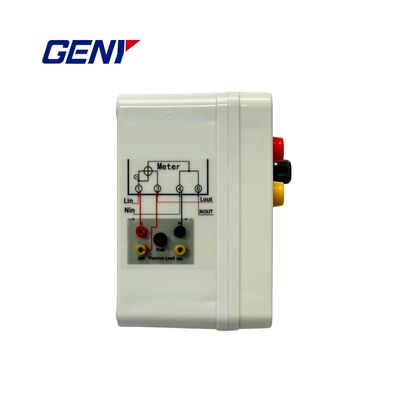

Schaltplan

Wichtiger Hinweis

Obwohl die Positionen der Klemmen L(in), L(out), N(in) und N(out) an Stromzählern variieren können, bleibt das Verdrahtungsprinzip gleich:

Der Leiteranschluss (L) der Einphasen-Phantomlast wird mit L(in) des Stromzählers verbunden
Der Neutralleiteranschluss (N) der Einphasen-Phantomlast wird mit N(in) des Stromzählers verbunden
Der 20A/10A-Stromanschluss der Einphasen-Phantomlast wird mit L(out) des Stromzählers verbunden

Bedienungsanleitung

Die Einphasen-Phantomlast liefert einen kalibrierten Strom, wenn die Benutzerlast für die Anforderungen der Stromzählertests nicht ausreicht.

Wenn die Benutzerlast zu niedrig oder null ist, um die Kalibrierungsanforderungen zu erfüllen, schließen Sie die Phantomlast gemäß dem Schaltplan an
Für Null-Benutzerlast: Nach dem Anschließen der Phantomlast muss die Stromzange NUR das Stromkabel der Phantomlast während der Fehlerprüfung umfassen
Für niedrige Benutzerlast: Die Zange muss gleichzeitig sowohl das Stromkabel der Phantomlast als auch das ursprüngliche Stromkabel umfassen, das mit den L(out)-Klemmen des Stromzählers verbunden ist, um Messfehler zu vermeiden

Sicherheitsvorkehrungen

Verdrahten Sie den Stromausgang und die Neutralleiter nicht verpolt
Legen Sie niemals 380 V zwischen Leiter- und Neutralleiter an
Schalten Sie den Phantomlastschalter aus, bevor Sie die Vor-Ort-Verdrahtung durchführen
