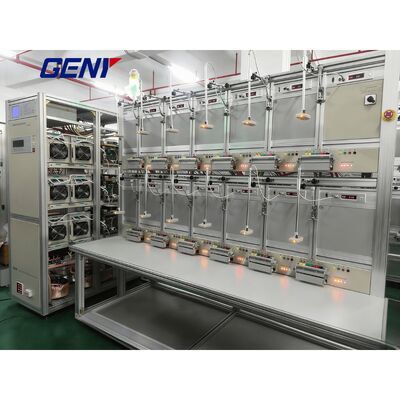

Prüfstand für elektronische und mechanische Stromzähler

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO, CE

Dokument:

Spannungsversorgung:

220 V ± 10 % oder kundenspezifisch 50/60 Hz ± 2 Hz

Umgebungstemperatur:

-10 °C - +40 °C

RELATIVE FEUCHTIGKEIT:

35% bis 85%

Höhe:

< 2500 m

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

100/Jahr

Hervorheben:

Produkt-Beschreibung

Prüfbank für elektronische und mechanische Energiemessgeräte

Umfassende Messlösung

Fortgeschrittene Prüfplattform für mechanische, elektromechanische und elektronische Energiemessgeräte mit Präzisionskalibrierung.

Wesentliche Merkmale

Unterstützung der Prüfung von mechanischen, elektromechanischen und elektronischen Energiezählern
Anwendbar auf Einphasen-Zwei-Draht- (1P2W) -Zähler
Mehrfache Prüfmodi einschließlich aktiver Leistung, Reaktionsleistung und vernetzter Reaktionsleistung
MSVT-Funktion zur genauen Prüfung von Einphasenzählern mit geschlossenen I-P-Verbindungen
Optionale Stromausgangsschalter für die Kalibrierung von Zwei-Elemente-Messern
Gleichzeitige Prüfung von Zählern mit identischen Spezifikationen, jedoch unterschiedlichen Zählerkonstanten
Automatische Positionierung von mechanischen Messscheibenrotormarkierungen zur Verbesserung der Prüfwirksamkeit
Umfassende Leistungsbewertung mit Start- und Schleiftestmöglichkeiten
Eingebettete Schutzfunktionen: Überlastung, Kurzspannungsschaltung und Schutz gegen offene Stromkreise
Synchronisierte Schwing-Scanköpfe für eine vereinfachte Steuerung und eine höhere Messgenauigkeit
Hochfeste Aluminiumlegierungskonstruktion für leichte, korrosionsbeständige und langlebige Leistung

Erweiterte Software für Messgeräte

Kompatibel mit Windows 2000 / XP / 7 / 8 / 10 Betriebssystemen

Benutzerfreundliche Schnittstelle für eine einfache Bedienung
Umfassende Prüfmodule einschließlich Genauigkeits- (Fehler-) Prüfung, Harmonikprüfung, Bedarfstest und Einflussmengeprüfung
Ideal für die Kalibrierung, Verifizierung und Qualitätskontrolle von Energiemessern

Technische Spezifikation

Modellkonfiguration

Modell	Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.	Die in Absatz 1 genannten Angaben sind zu beachten.	Die in Absatz 1 genannten Angaben sind zu beachten.	Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.
Anzahl der Messstellen	6	12	24	48
Stromquelle	Die Angabe der Größenordnung ist in der Liste aufgeführt.	Der Wert des Zuschlags für die Zulassung ist zu messen.	Die in Absatz 1 genannte Nummer gilt nicht.	Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums zu finden.
MSVT	HJ200GL-6	HJ200GL-12	HJ200GL-24	HJ200GL-48

Spannungsspezifikationen

Parameter	Spezifikation
Ausgangsspannung der Prüfung	24V - 288V oder individuell angepasst
Leistung der Ausgangsspannung	100VA, 250VA, 500VA und 1000VA.
Entschließung	Besser als 0,01% des vollen Skalenwerts des Bereichs
Genauigkeit einstellen	Besser als 0,05% am endgültigen Bereich
Stabilität	Besser als 0,005%/h (Integrationszeit 150 s)
Belastungsregelung ab 0-max.	Besser als 0,01%
Verzerrungsfaktor	Besser als 0,3% bei linearer Widerstandslast
Harmonik	2. - 21. frei programmierbar

Aktuelle Spezifikationen

Parameter	Spezifikation
Leistung des Prüfstroms	1mA - 100A oder angepasst, max. 200A
Leistung des Ausgangsstroms	150VA, 350VA, 750VA, 1500VA. Das ist nicht wahr.
Entschließung	Besser als 0,01% des vollen Skalenwerts des Bereichs
Genauigkeit einstellen	Besser als 0,05% am endgültigen Bereich
Stabilität	Besser als 0,005%/h (Integrationszeit 150 s)
Belastungsregelung ab 0-max.	Besser als 0,01%
Verzerrungsfaktor	Besser als 0,3% bei linearer Widerstandslast
Harmonik	2. - 21. frei programmierbar

Zusätzliche Angaben

Parameter	Spezifikation
Phasenwinkelbereich	0 - 360°
Auflösung des Phasenwinkels	00,01°
Phasenwinkelgenauigkeit	0.1°
Frequenzbereich	45 Hz bis 65 Hz
Auflösung der Frequenz	00,01 Hz
Fehleranzeige	Rote LED
Fehler in der Auflösung der Anzeige	8 Stellen
Gesamtgenauigkeit	0.05
